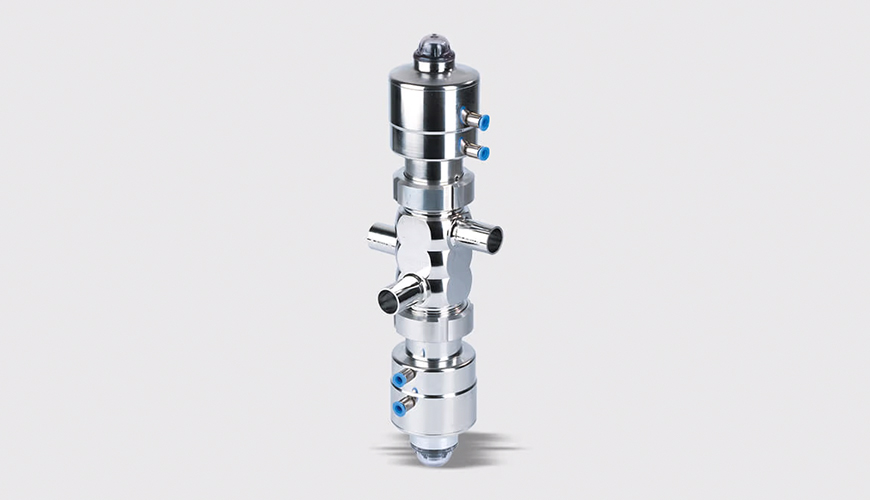

Ventilblock VESTA® HWA & HXA

Ventilhus
VESTA® ventilblock finns som standard med tre (typ HWA) eller fyra (typ HXA) anslutningsportar. För typ HXA är mellankammaren utformad för överföring av medium. Huset består av tre sektioner och tillverkas av ett enda massivt stycke. Ytterligare huskonfigurationer finns på begäran.

Invändig enhet
PTFE-bälgarna är identiska med de som används för VESTA® avstängningsventiler. Bälgar upp till DN25, OD 1” och ISO 33,7 har en konisk spets. Alla andra ventildimensioner har en vanlig platt sätesyta.

Ställdon
Båda ställdonen kan utföras pneumatiskt eller manuellt. Det manuella utförandet är alltid tillverkat av plast. Pneumatiska ställdon finns i plast eller rostfritt stål, och säkerhetsläget (normalt stängda eller normalt öppna) kan enkelt ändras. Olika kombinationer av de två ställdonen är möjliga.

Styr- och återkopplingssystem
Pneumatiska ställdon har som standard en visuell indikator för ventilens läge. Alternativt kan visuella indikatorerna ersättas med en öppen återkopplingsenhet eller med ett T.VIS®-styr- och återkopplingssystem i olika utföranden, monterat med hjälp av en lämplig adapterplatta.

VESTA® ventilserie

VESTA® sterila ventiler är en stor tillgång för applikationer från laboratorier upp till mycket komplexa processanläggningar, särskilt inom läkemedels-, bioteknik- och kosmetikindustrin, men kan också användas inom livsmedelsindustrin.

Tack vare den hermetiska tätningen av ventilspindeln med en PTFE-bälg erbjuder VESTA® sterila ventiler maximal isolering av processledningen och bidrar därmed till ökad produkt- och processäkerhet.

Ventilserien VESTA® är speciellt utvecklad för att uppfylla de högsta kraven på sterila processer inom läkemedels-, bioteknik- och kosmetikaindustrin. Ventilprogrammet erbjuder allt som krävs för att uppfylla branschernas specifika behov. Det högkvalitativa ventilprogrammet omfattar olika ventiltyper och tack vare den modulära konstruktionen kan ventilerna även kundanpassas för specifika processförhållanden och samtidigt uppfylla alla regulatoriska krav.

VESTA®-ventiler kan integreras sömlöst i en automatiserad processanläggning med hjälp av T.VIS®-styrningen.

Nyckelelementet i VESTA® sterilventiler är en PTFE-bälg i ett stycke tillverkad av materialet TFM 1705. Utöver sin utmärkta kemiska beständighet mot nästan alla medier uppfyller TFM 1705 även alla relevanta standarder för läkemedelsindustrin, t.ex. FDA 21 CFR 177.1550 och USP klass VI. Den höga ytfinishen (Ra ≤ 0,8 μm), den sömlösa och hermetiska tätningen samt den CIP/SIP-optimerade designen är ytterligare utmärkande egenskaper.

Det patenterade bälgtätningssystemet separerar det produktberörda området säkert från atmosfären under alla processteg och tätar dessutom ventilsätet.

• Optimerat flöde och design utan dödutrymmen
• Optimerad CIP/SIP-rengörbarhet
• Hermetisk tätning av de produktberörda områdena med PTFE-bälgar
• Definierad förspänning av tätningen med hjälp av ett metalliskt stopp
• Ventil enligt EHEDG konstruktionsriktlinjer
• Självlåsande spårmutteranslutning
• Säkert och enkelt underhåll

* Yderligere ventilstørrelser fås efter anmodning
