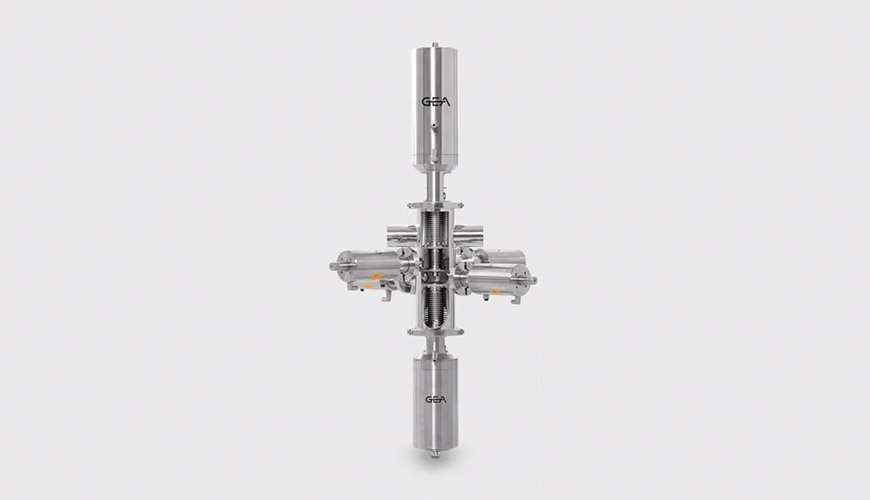

Dobbeltkammerventiler Aseptomag® DDK

Hus
Husene til DDK-dobbeltkammerventilerne fås med to, tre eller fire tilslutningsporte. Ventilerne fremstilles som standard med stumsvejsede standardtilslutninger. Blandede størrelser på tilslutningsporte samt forskellige aseptiske rørtilslutninger kan leveres efter anmodning.

Indendørsenheder
DDK-ventilen med dobbelt kammer har en indvendig enhed med to ventilsæder (den samme som i DK-ventilen) samt en indvendig enhed med ét ventilsæde (den samme som i AVBS-ventilen). Det større sæde (sæde B) i den indvendige DK-enhed har en krympet ventilsædepakning af Tefasep®. De to øvrige ventilsæder fås med krympet eller skruet ventilsædepakning. Ud over standardtætningen i Tefasep® findes der også andre materialevalg, f.eks. PTFE. Ventilens nominelle diameter bestemmes af det største ventilsæde (ventilsæde B) i den indvendige DK-enhed.

Aktuator
DDK-dobbeltkammerventilen indeholder to aktuatorer. Standardudgaven af begge pneumatiske aktuatorer er udformet som fjederlukkende/luftåbnende (NC).

Aktuatoren til den dobbelte indvendige enhed muliggør individuel løftning af begge ventilsæder (sæder A+B) samt et fuldt ventilløft (i alt tre ventilbevægelser). Aktuatoren til den indvendige enhed med ét ventilsæde muliggør både en fuld ventilløft og en reduceret ventilløft til udluftning af ventilsædet.

Klemme
Takket være sin robuste konstruktion sikrer GEA-klemmen en trykstabil og sikker tilslutning af hovedkomponenterne. Den specielle konstruktion med tre segmenter gør komponenten nem at håndtere ved service, selv under trange pladsforhold.

Sideventiler
Hvert af de to sterile kamre er som standard udstyret med en dampindgangsventil og en udgangsventil. Sikkerhedsindstillingen (NC eller NO) for de to sideventiler kan vælges uafhængigt af hinanden. Udløbsventilen kan udstyres med en integreret temperaturføler, der muliggør temperaturmåling i det sterile kammer. Udløbsventilen kan desuden konfigureres med en omskifterventil for direkte at tilføre et sterilt medium også til ventilens dræningsside.

Feedbackenheder
Aseptiske dobbeltkammerventiler af typen DDK kan som standard udstyres med enten åbne feedbackenheder eller T.VIS®-feedbacksystemet. Feedbackenheder fra tredjepartsleverandører kan monteres ved hjælp af specielle adaptere.

Aseptomag® Ventilteknik

Aseptiske bælgventiler er kendetegnet ved en kompromisløs hermetisk tætning af ventilstangen, hvilket minimerer risikoen for kontaminering og giver optimale muligheder for lækagedetektion.

Aseptomag®-ventilserien er modstykket til den hygiejniske VARIVENT®-ventilserie til aseptiske processer og omfatter alt fra afspærrings- og bundventiler til mixproof- og prøveudtagningsventiler. Ventilerne opfylder de højeste hygiejnestandarder, der kræves, f.eks. EHEDG- og 3-A-standarderne.

Takket være den modulære opbygning muliggør Aseptomag®-ventilserien også skræddersyede ventilløsninger til specifikke proceskrav (højere lukketryk, specialmaterialer, specialdesign osv.). Aseptomag®-ventilerne kan udstyres med T.VIS®-styrehoveder og kan dermed integreres problemfrit i et automatiseret procesanlæg.

I forbindelse med aseptiske processer skal følgende områder tages i betragtning: Produktsterilisering, transport og opretholdelse af steriliteten samt påfyldning under sterile forhold. Aseptiske processer indebærer produkter af høj kvalitet og/eller lang holdbarhed, der fremstilles til specifikke forbrugergrupper. Ud over klassiske UHT-mælkeprodukter hører medicinsk ernæring, babymad, aseptisk fremstillede drikkevarer og anvendelser inden for bioteknologi til denne hygiejneklasse.

• Hermetisk tætning med bælger af rustfrit stål
• Kompromisløse detekteringsmuligheder
• Højeste aseptiske standard
• Enkel og sikker vedligeholdelse

* Yderligere ventilstørrelser og tilslutningsstandarder (f.eks. ISO) fås på forespørgsel
