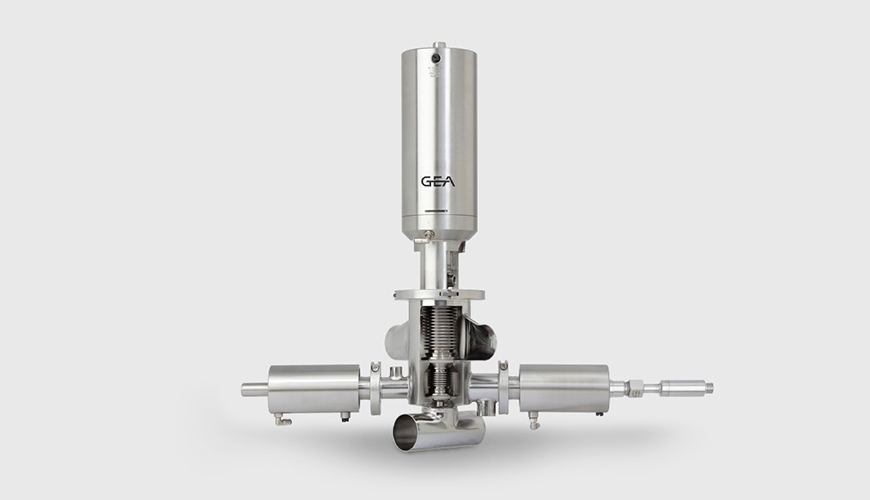

Dobbeltkammerventiler Aseptomag® DK

Hus
Husene til dobbeltkammerventilerne fås med to, tre eller fire tilslutningsporte. Ventilerne fremstilles som standard med stumsvejsede standardtilslutninger. Blandede størrelser på tilslutningsporte samt forskellige aseptiske rørtilslutninger kan leveres efter anmodning.

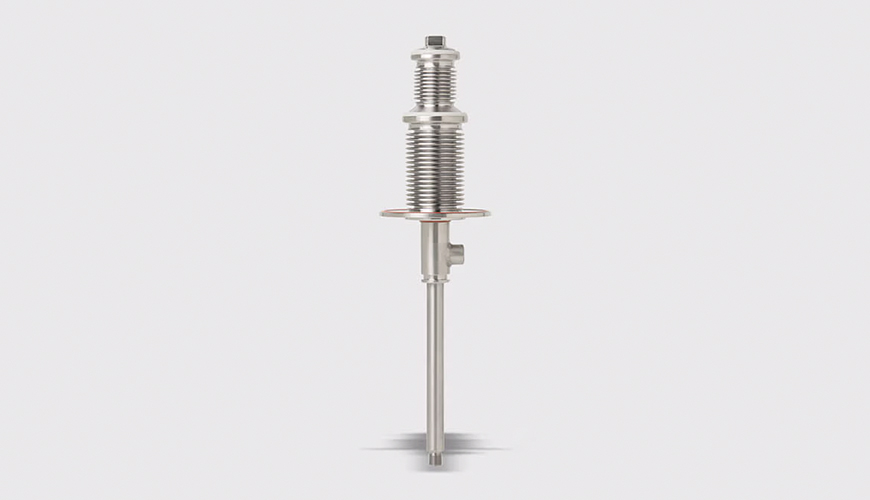

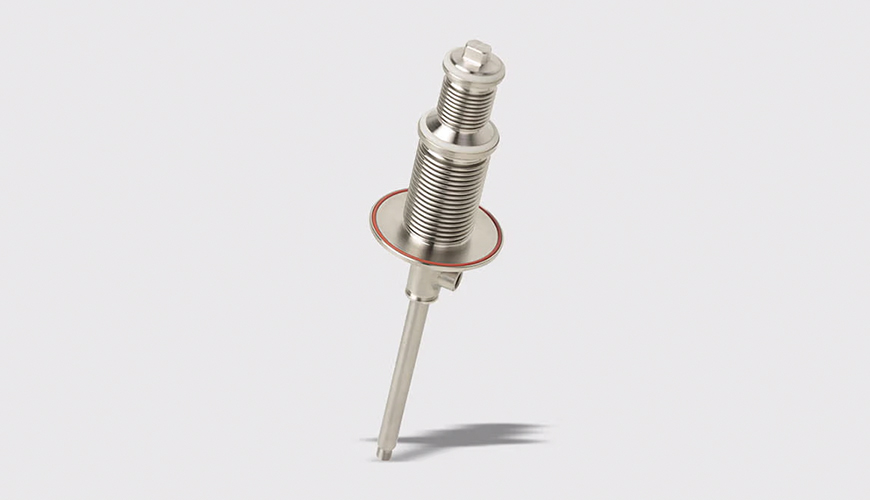

Indendørsenheder
Den indvendige enhed er som standard udstyret med to ventilsædepakninger. Ventilsæde A kan udføres med enten en krympet eller en skruet ventilsædepakning, mens ventilsæde B som standard har en krympet pakning. Ud over standardtætningsmaterialet Tefasep® findes der også andre materialevalg, f.eks. PTFE. Ventilens nominelle diameter bestemmes af det største ventilsæde (ventilsæde B).

Aktuator
Standardversionen af det pneumatiske aktuator er konstrueret som fjederlukkende/luftåbnende (NC). Tilgængelige aktuatorvarianter omfatter: et aktuator uden individuel sædeløft (kun fuld slaglængde), et med sædeløft for sæde A plus fuld slaglængde (2 ventilslag) og endelig et med individuel sædeløft for begge ventilsæder (sæde A+B) plus fuld slaglængde (3 ventilslag).

Klemme
Takket være sin solide konstruktion sikrer GEA-klemmen en trykstabil og sikker tilslutning af hovedkomponenterne. Den specielle konstruktion med tre segmenter muliggør en servicevenlig håndtering af komponenten, selv under trange pladsforhold.

Ventiler på siden
Sterilkammeret er som standard udstyret med en indløbs- og en udløbsventil. Der kan vælges en fejlsikker position (NC eller NO) for begge sideventiler uafhængigt af hinanden. Udløbet kan udstyres med en integreret temperatursensor, der muliggør temperaturmåling i det sterile kammer. Derudover kan udløbet konfigureres med en afledningsventil for direkte at tilføre et sterilt medium også på ventilens dræningsside.

Feedbackenheder
Aseptiske dobbeltkammerventiler kan som standard udstyres med enten åbne tilbagemeldingsenheder eller T.VIS®-tilbagemeldingssystemet. Tilbagemeldingsenheder fra tredjepartsleverandører kan monteres ved hjælp af specielle adaptere.

Aseptomag® Ventilteknik

Aseptomag® aseptiske ventiler er konstrueret til at opfylde de højeste krav til aseptiske processer inden for mejeri-, fødevare- og drikkevareindustrien.

Aseptiske bælgventiler er kendetegnet ved en kompromisløs hermetisk tætning af ventilstangen, hvilket minimerer risikoen for kontaminering og maksimerer mulighederne for lækagedetektion. Ventilserien Aseptomag® er modstykket til den hygiejniske ventilserie VARIVENT® til aseptiske processer og omfatter alt fra afspærrings- og bundventiler til mixproof- og prøveudtagningsventiler. Ventilerne opfylder de højeste hygiejnestandarder, der kræves, f.eks. EHEDG- og 3-A-standarderne. Takket være den modulære opbygning muliggør Aseptomag®-ventilserien også skræddersyede ventilløsninger til specifikke proceskrav (højere lukketryk, specialmaterialer, specialdesign osv.). Aseptomag®-ventilerne kan udstyres med T.VIS®-styrehoveder og kan dermed integreres problemfrit i et automatiseret procesanlæg.

I forbindelse med aseptiske processer skal følgende områder tages i betragtning: Produktsterilisering, transport og opretholdelse af steriliteten samt påfyldning under sterile forhold. Aseptiske processer indebærer produkter af høj kvalitet og/eller lang holdbarhed, der fremstilles til specifikke forbrugergrupper. Ud over klassiske UHT-mælkeprodukter hører medicinsk ernæring, babymad, aseptisk fremstillede drikkevarer og anvendelser inden for bioteknologi til denne hygiejneklasse.

• Hermetisk tætning med bælger af rustfrit stål
• Kompromisløse detekteringsmuligheder
• Højeste aseptiske standard
• Enkel og sikker vedligeholdelse

* Yderligere ventilstørrelser og tilslutningsstandarder (f.eks. ISO) fås på forespørgsel
