Tankbottenventiler VESTA® H_A/T

Ventilhus

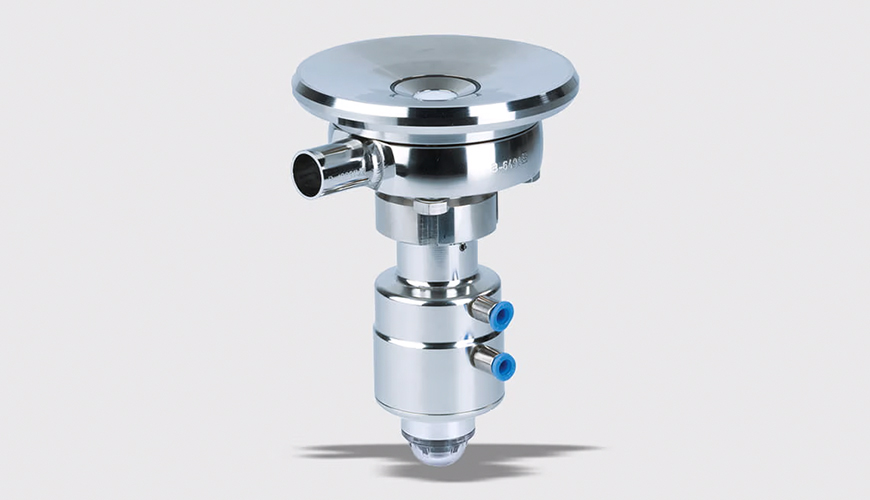

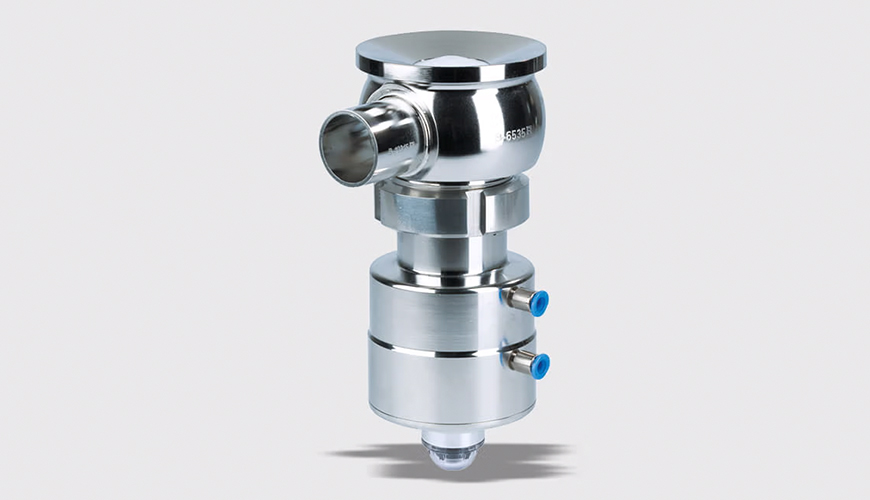

Husen för VESTA® tankbottenventiler finns med två eller tre processanslutningar. Husen är tillverkade av ett enda massivt stycke rostfritt stål. De två tillgängliga alternativen är hus och fläns i ett stycke kombinerat eller hus med lös fläns. Utförandet med lös fläns består av två delar som är anslutna till varandra med fyra skruvar, och dessa är säkert tätade med en extra o-ring.

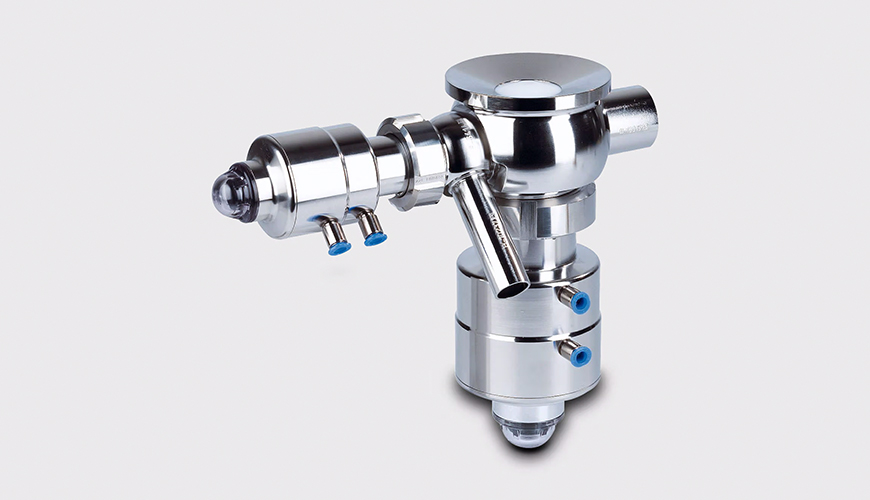

VESTA® tankbottenventiler med CIP/SIP-sidoventil: Ventilsätet på sidoventilen är direkt integrerat i sidoväggen på tankbottenventilens Huse. Därför kan den extra sidoingången tätas utan dödutrymme.

Invändig enhet
PTFE-bälgar för VESTA® tankbottenventiler utförs med ett plant säte för alla ventilstorlekar. De skiljer sig från andra VESTA®-ventiltyper genom sin förlängda kona vid sätesområdet.

VESTA® tankbottenventiler med CIP/SIP-sidoventil: PTFE-bälgen för sidoventilen utförs alltid med en plan sätesyta och har därför, på grund av husets djup, en förlängd kon. Sammantaget är bälgarna därför något längre än bälgarna i VESTA®-avstängningsventilen och ventilblocket.

Ställdon
Ställdonen kan manövreras pneumatiskt eller manuellt. Det manuella utförandet är tillverkat av plast. Pneumatiska ställdon finns i plast eller rostfritt stål och säkerhetsläget (normalt stängt eller normalt öppet) kan enkelt ändras.

Styr- och återkopplingssystem
Pneumatiska ställdon finns som standard med en visuell indikator. Alternativt kan den visuella indikatorn ersättas med ett öppet återkopplingssystem eller med en lämplig adapterplatta för ett T.VIS®-styrhuvud i olika utföranden.

VESTA® Sterila ventiler

VESTA® sterila ventiler är en stor tillgång för applikationer från laboratorier upp till mycket komplexa processanläggningar, särskilt inom läkemedels-, bioteknik- och kosmetikindustrin, men kan också användas inom livsmedelsindustrin.

Tack vare den hermetiska tätningen av ventilspindeln med en PTFE-bälg erbjuder VESTA® sterila ventiler maximal isolering av processledningen och bidrar därmed till ökad produkt- och processäkerhet.

Ventilserien VESTA® är speciellt utvecklad för att uppfylla de högsta kraven på sterila processer inom läkemedels-, bioteknik- och kosmetikaindustrin. Ventilprogrammet erbjuder allt som krävs för att uppfylla branschernas specifika behov. Det högkvalitativa ventilprogrammet omfattar olika ventiltyper och tack vare den modulära konstruktionen kan ventilerna även kundanpassas för specifika processförhållanden och samtidigt uppfylla alla regulatoriska krav.

VESTA®-ventiler kan integreras sömlöst i en automatiserad processanläggning med hjälp av T.VIS®-styrningen.

Nyckelelementet i VESTA® sterilventiler är en PTFE-bälg i ett stycke tillverkad av materialet TFM 1705. Utöver sin utmärkta kemiska beständighet mot nästan alla medier uppfyller TFM 1705 även alla relevanta standarder för läkemedelsindustrin, t.ex. FDA 21 CFR 177.1550 och USP klass VI.

Den höga ytfinishen (Ra ≤ 0,8 μm), den sömlösa och hermetiska tätningen samt den CIP/SIP-optimerade designen är ytterligare utmärkande egenskaper. Det patenterade bälgtätningssystemet separerar det produktberörda området säkert från atmosfären under alla processteg och tätar dessutom ventilsätet.

• Optimerat flöde och design utan dödutrymmen
• Optimerad CIP/SIP-rengörbarhet
• Hermetisk tätning av de produktberörda områdena med PTFE-bälgar
• Definierad förspänning av tätningen med hjälp av ett metalliskt stopp
• Ventil enligt EHEDG konstruktionsriktlinjer
• Självlåsande spårmutteranslutning
• Säkert och enkelt underhåll
