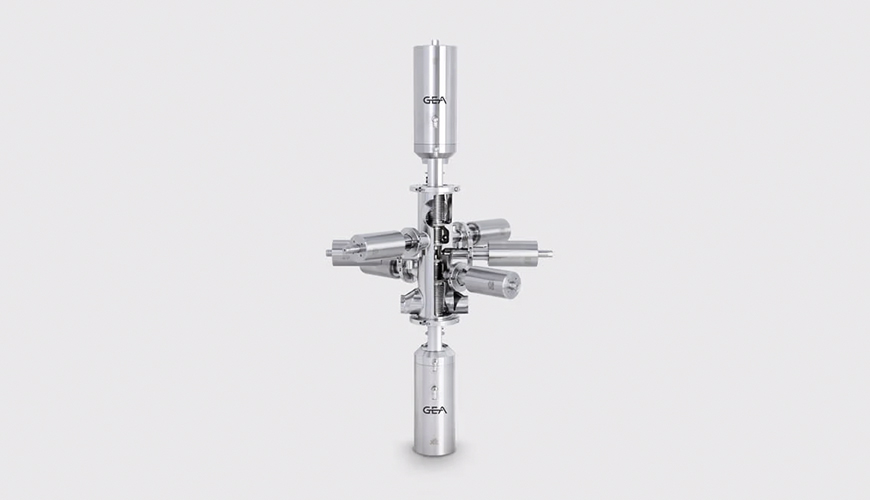

Dobbeltkammerventiler Aseptomag® AXV

Hus
Husene til AXV-dobbeltkammerventilerne fås med to, tre eller fire tilslutningsporte. Ventilerne fremstilles som standard med stumsvejsede tilslutninger. Blandede størrelser på tilslutningsporte samt forskellige aseptiske rørtilslutninger kan leveres efter anmodning.

Indendørsenheder
Dobbeltkammerventilen AXV har to indvendige enheder med to ventilsæder i hver. De større ventilsæder (sæde B) i de indvendige enheder indeholder en krympet ventilsædepakning fremstillet af Tefasep®. De mindre ventilsæder (sæde A) fås med krympede eller skruede ventilsædepakninger. Ud over standardpakningen af Tefasep® findes der også andre materialevalg, f.eks. PTFE. Ventilens nominelle diameter bestemmes af de større ventilsæder (ventilsæde B).

Aktuator
AXV-ventilen med dobbelt kammer indeholder to identiske aktuatorer. Standardversionen af de pneumatiske aktuatorer er udformet som fjederlukkende/luftåbnende (NC) og omfatter individuel sædeløftning for begge ventilsæder (sæderne A+B) samt en fuld ventilløft (i alt 3 ventilslag).

Klemme
Takket være sin solide konstruktion sikrer GEA-klemmen en trykstabil og sikker tilslutning af hovedkomponenterne. Den specielle konstruktion med tre segmenter muliggør en servicevenlig håndtering af komponenten, selv under trange pladsforhold.

Ventiler på siden
Hvert af de tre sterile kamre er som standard udstyret med en dampindgangsventil og en udgangsventil. Sikkerhedsstillingen (NC eller NO) for de to sideventiler kan vælges uafhængigt af hinanden. Udløbet kan udstyres med en integreret temperatursensor, der muliggør temperaturmåling i det sterile kammer. Udløbsventilen kan desuden konfigureres med en omskifterventil for direkte at tilføre et sterilt medium også til ventilens dræningsside.

Feedbackenheder
Aseptiske dobbeltkammerventiler af typen AXV kan som standard udstyres med enten åbne feedbackenheder eller T.VIS®-feedbacksystemet. Feedbackenheder fra tredjepartsleverandører kan monteres ved hjælp af specielle adaptere.

Aseptomag® Ventilteknik

Aseptomag® aseptiske ventiler er konstrueret til at opfylde de højeste krav til aseptiske processer inden for mejeri-, fødevare- og drikkevareindustrien.

Aseptiske bælgventiler udmærker sig ved den kompromisløse hermetiske tætning af ventilstangen, hvilket minimerer risikoen for kontaminering og maksimerer mulighederne for lækagedetektion. Ventilserien Aseptomag® er modstykket til den hygiejniske ventilserie VARIVENT® til aseptiske processer og omfatter alt fra afspærrings- og bundventiler til mixproof- og prøveudtagningsventiler. Ventilerne opfylder de højeste hygiejnestandarder, der kræves, f.eks. EHEDG- og 3-A-standarderne. Takket være den modulære opbygning muliggør Aseptomag®-ventilserien også skræddersyede ventilløsninger til specifikke proceskrav (højere lukketryk, specialmaterialer, specialdesign osv.). Aseptomag®-ventilerne kan udstyres med T.VIS®-styrehoveder og kan dermed integreres problemfrit i et automatiseret procesanlæg.

I forbindelse med aseptiske processer skal følgende områder tages i betragtning: Produktsterilisering, transport og opretholdelse af sterilitet samt påfyldning under sterile forhold. Aseptiske processer sikrer produkter af høj kvalitet og/eller lang holdbarhed, der fremstilles til specifikke forbrugergrupper. Ud over klassiske UHT-mælkeprodukter omfatter denne hygiejneklasse også medicinsk ernæring, babymad, aseptisk fremstillede drikkevarer samt anvendelser inden for bioteknologi.

• Hermetisk tætning med bælge i rustfrit stål
• Uovertrufne muligheder for lækagedetektion
• Højeste aseptiske standard
• Enkel og sikker vedligeholdelse

* Yderligere ventilstørrelser og tilslutningsstandarder (f.eks. ISO) fås på forespørgsel
