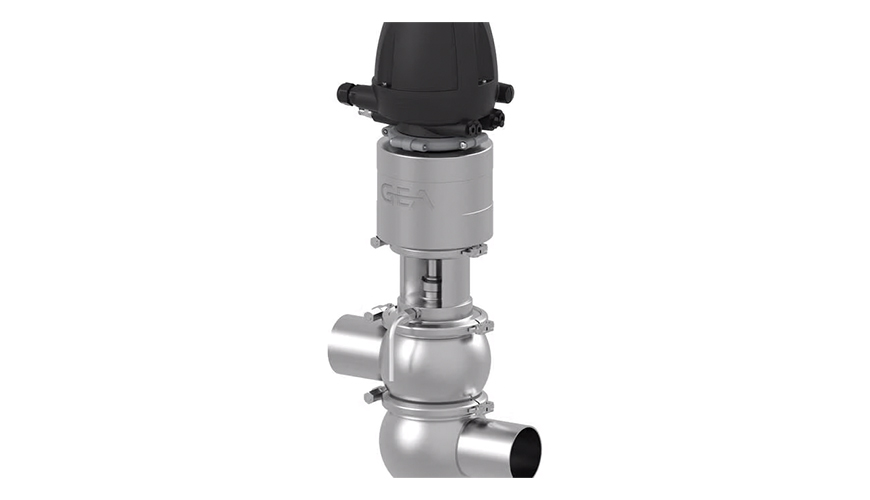

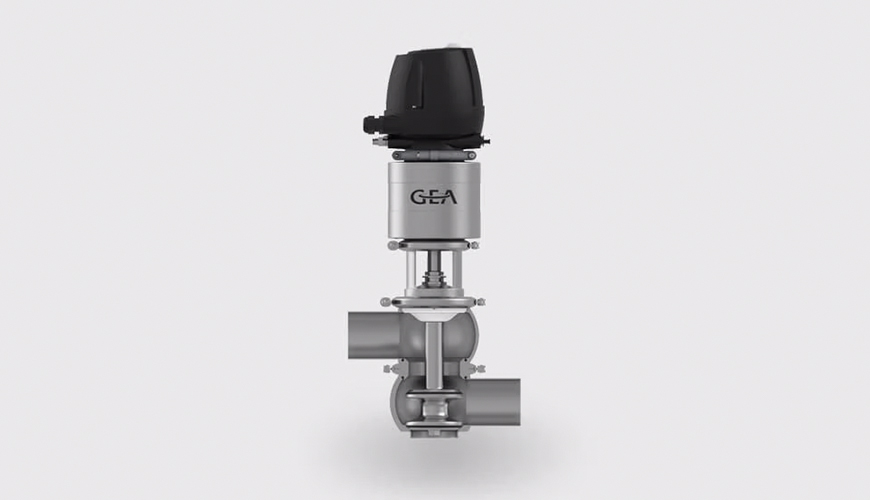

Omstillingsventiler D-tec® W/DV

Hus
Højden på huset uden dødrum svarer nøjagtigt til diameteren på tilslutningsrøret, hvilket forhindrer dannelsen af kupler og sumpområder. Der findes mange forskellige kombinationer af huse med enten klemte eller svejste sæder.

Indvendig enhed
Den hermetisk tætnende D-tec®-spindelmembran er det centrale element i en D-tec®-ventil. Den udmærker sig ved en meget lang levetid, høj dimensionsstabilitet samt temperaturbestandighed og rengøringsvenlighed. D-tec®-afspærringsventiler kan udstyres med en blød tætning (f.eks. EPDM) eller en hård tætning (TEFASEP® guld) i ventilsædet.

Aktuator
Aktuatorens størrelse vælges ud fra proces- og installationskrav og bidrager til et lavt luft- og energiforbrug. Afhængigt af ventilens funktion findes der forskellige aktuatoralternativer, hvilket gør det muligt at tilpasse ventilen optimalt til kundens krav. Aktuatoren har en grænseflade til montering af en T.VIS®-styreenhed på ventilen. Den interne luftforsyning mindsker risikoen for fejl, der kan skyldes eksterne slanger.

Lanterne
Lanternen forbinder aktuatoren og de produktberørte dele og forhindrer samtidig varmeoverførsel mellem disse to ventildele. Lanternen har en vigtig støtte- og fastspændingsfunktion for D-tec®-spindelmembranen og er desuden udformet til sikker og enkel visuel påvisning af lækager.

Styrings- og tilbagemeldingssystem
D-tec®-omskifterventiler kan udstyres med T.VIS®-styrehovederne M-15 og A-15. De muliggør en problemfri integration af ventilerne i et automatiseret procesanlæg.

D-tec®-ventilteknologi

D-tec®-spindelmembranventiler er kendetegnet ved en højere grad af beskyttelse mod kontaminering fra omgivelserne og garanterer dermed produktets mikrobielle stabilitet gennem hele processen. Selvom D-tec®-ventilerne grundlæggende er velegnede til aseptiske processer, ser vi, at hovedfokus for disse ventilserier ligger på UltraClean-anvendelser inden for fødevare-, drikkevare- og mejeribranchen. Ventilerne opfylder de højeste hygiejnestandarder, der kræves, f.eks. EHEDG- og 3-A-standarderne.

Takket være den hermetisk tætnende spindelmembran bidrager D-tec®-ventilerne til højere produktkvalitet og længere levetid, hvilket ofte er et krav i UltraClean-anvendelser. Den innovative forbindelse mellem ventilstemplet og spindelmembranen minimerer den mekaniske belastning på membranen under skifteoperationer. D-tec®-spindelmembranen sætter standarden for levetid med gennemprøvet temperaturbestandighed og rengørbarhed.

D-tec®-ventilserien er baseret på VARIVENT®-ventilserien og byder derfor på mange fordele – f.eks. stor fleksibilitet med hensyn til ventilkonfiguration. Resultatet heraf: Økonomisk effektivitet for systemoperatøren og optimeret lagerstyring takket være et reduceret antal dele af gennemprøvet kvalitet.

Alle vores D-tec®-ventiler kan udstyres med T.VIS®-styreenheder. De integrerer og kombinerer vores ventiler i det automatiserede procesanlæg.

UltraClean-anvendelser

Den vigtigste produktparameter for UltraClean-anvendelser er holdbarheden. Den bestemmes hovedsageligt af produktets pH-værdi og aw-værdi. Derudover skal der tages højde for de sensoriske egenskaber samt den logistiske distributionskæde. En af fordelene ved UltraClean-processer er, at der kræves en mindre mængde konserveringsmidler for at opretholde produktets holdbarhed.

• Bryggeriindustrien – Øl og blandede drikkevarer (f.eks. dyrkning af ren gær og tilslutning af sterile tanke og påfyldningsmaskiner efter sterilisering)
• Drikkevareindustrien – Vandbaserede blandede drikkevarer (f.eks. læskedrikke, frugtsaft og frugtbaserede drikkevarer, koncentrater, drikkevarer med frugtkød)
• Mejeribranchen – Mælkebaserede og mælkesyrefermenterede produkter (f.eks. ESL-mælk, dessertprodukter, krystalliserende produkter som laktose)
• Fødevare- og drikkevareindustrien – Saucer og delikatesser (f.eks. fremstilling af basisingredienser til frugt, herunder partikler som nødder)

• Hermetisk tætning via spindelmembran – perfekt til UltraClean-anvendelser
• En innovativ forbindelse mellem ventilstangen og membranen minimerer den mekaniske belastning på membranen under betjeningen
• Integreret drejesikring af aktuator og ventilindsats
• Høj driftssikkerhed takket være pålidelig lækagedetektion ved beskadiget membran
• Den vedligeholdelsesvenlige konstruktion muliggør færre driftsstop i anlægget. Modulprincippet muliggør nem omstilling, f.eks. fra hård til blød tætning
• Mindre brug af luftslanger takket være intern luftforsyning
• Baseret på den gennemprøvede VARIVENT®-filosofi
