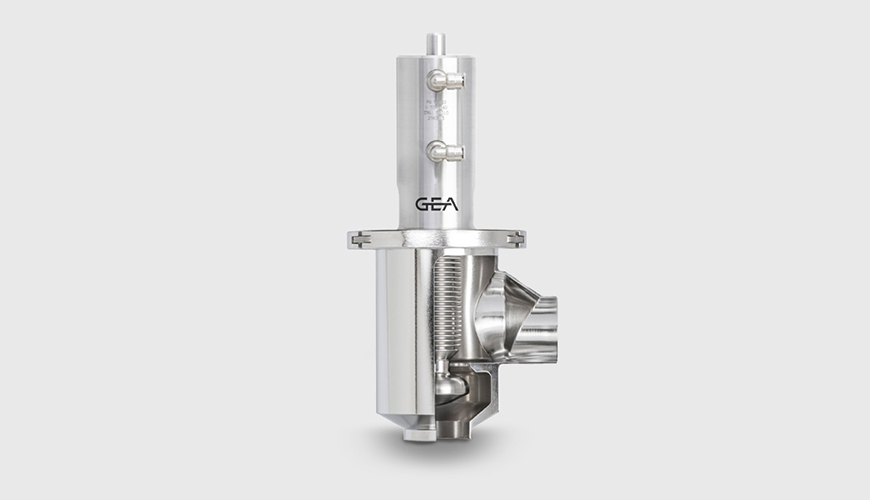

Mottrycksventiler Aseptomag® GD
Aseptomag® mottrycksventiler med ett ventilsäte används för att reglera ett fördefinierat tryck i UltraClean- och aseptiska processanläggningar.
Det önskade mottrycket vid ventilsätet uppnås genom att tryckluft tillförs det pneumatiska ställdonet. En svetsad bälg i rostfritt stål används för att hermetiskt täta produktområdet mot kontaminering utifrån. Den speciella konstruktionen och den hållbara ventilsätestätningen av Tefasep® ger optimal process- och produktsäkerhet.
Hus
Husen för mottrycksventilerna finns med två eller tre portanslutningar. Ventilerna tillverkas som standard med stumsvetsade anslutningar. Blandade portanslutningsstorlekar samt olika aseptiska röranslutningar finns tillgängliga på begäran.

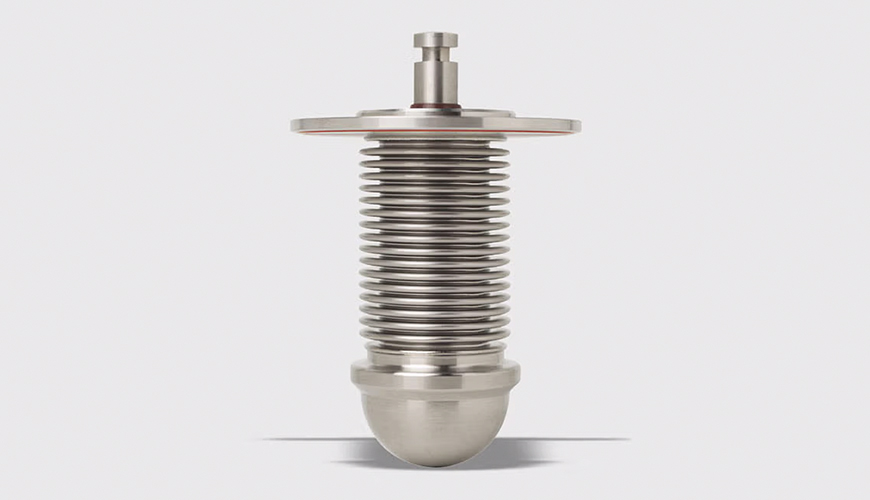

Invändig enhet
Den invändiga enheten finns med eller utan krympt eller skruvad ventilsätestätning. Utöver standardtätningsmaterialet Tefasep® finns även andra materialalternativ, exempelvis PTFE och EPDM.
Ställdon
Aseptiska mottrycksventiler är utrustade med ett luftstängande/luftöppnande (LL) pneumatiskt ställdon tillverkat av rostfritt stål.
Klämma
Tack vare sin solida konstruktion möjliggör klämman en tryckstabil och säker anslutning av huvudkomponenterna. Den speciella konstruktionen med tre segment möjliggör en servicevänlig hantering av komponenten, även under trånga utrymmesförhållanden.
Tryckreglerenhet
För exakt inställning av ventilens stängningstryck måste den tillförda tryckluften styras. Vi rekommenderar att du använder en pneumatisk eller elektropneumatisk tryckkontrollenhet.
Återkopplingsenheter
Aseptiska mottrycksventiler kan antingen utrustas med öppna återkopplingsenheter eller T.VIS®-styrtoppar som standard. Återkopplingsenheter från tredjepartsleverantörer kan monteras via speciella adaptrar.
| Vare | Størrelse |
| Nominel trykventil | 10 bar |
| Tryk ved lukning | 0 - 6 bar |
| Kontroller lufttrykket | 0 - 6 bar |
| Hermetisk tætningselement | Bælge i rustfrit stål |
| Materiale til tætning af ventilsæde | Tefasep® |
| Husets tætning | Silikone |
| Kontrolkegle | Halvkugle |
| Overfladekvalitet i produktområdet | Ra ≤ 0,8 |
| Materialekvalitet i produktområdet | AISI 316L / AISI 316Ti |
| Maks. driftstemperatur | 150 °C (302 °F) |
| Maks. steriliseringstemperatur | 160 °C (320 °F) i maks. 30 minutter. |
Aseptomag® Ventilteknik
Aseptomag® aseptiska ventiler är konstruerade för att uppfylla de högsta kraven på aseptiska processer inom mejeri-, livsmedels- och dryckesindustrin.
Aseptiska bälgventiler kännetecknas av en kompromisslöst hermetisk tätning av ventilspindeln, vilket minimerar risken för kontaminering och maximerar möjligheterna till läckagedetektering. Ventilserien Aseptomag® är motsvarigheten till den hygieniska ventilserien VARIVENT® för aseptiska processer och omfattar allt från avstängnings- och bottenventiler till mixproof- och provtagningsventiler.
Ventilerna uppfyller de högsta hygieniska standarder som krävs, t.ex. EHEDG- och 3-A-standarderna.
Tack vare den modulära strukturen möjliggör Aseptomag®-ventilserien även skräddarsydda ventillösningar för specifika processkrav (högre stängningstryck, specialmaterial, specialdesign etc.). Aseptomag®-ventilerna kan utrustas med T.VIS®-styrtoppar och kan därmed integreras sömlöst i en automatiserad processanläggning.
För aseptiska processer måste följande områden beaktas: Produktsterilisering, transport och bibehållande av sterilitet samt fyllning under sterila förhållanden. Aseptiska processer innebär högkvalitativa produkter och/eller lång hållbarhet, producerade för specifika konsumentgrupper. Förutom klassiska UHT-mjölkprodukter hör medicinsk nutrition, barnmat, aseptiskt producerade drycker och tillämpningar inom bioteknik till denna hygieniska klass.
- Hermetisk tätning med bälgar av rostfritt stål
- Kompromisslösa detektionsmöjligheter
- Högsta aseptiska standard
- Enkelt och säkert underhåll
| Ventil type | Metrisk | tommer OD |
| Afspærringsventiler Aseptomag® AV | DN 15 - DN 150 | 0.75” - 6” |
| Afspærringsventiler Aseptomag® AVBS | DN 15 - DN 150 | 0.75” - 6” |
| Omløbsventiler Aseptomag® UV | DN 25 - DN 100 | 0.75” - 4” |
| Afspærringsventiler Aseptomag® AF | DN 15 - DN 100 | 1” - 4” |
| Reguleringsventiler Aseptomag® RV | DN 15 - DN 100 | 0.75” - 4” |
| Reguleringsventiler Aseptomag® RVIN | DN 25 - DN 65 | 1“ - 2.5“ |
| Modtryksventiler Aseptomag® GD | DN 15 - DN 150 | 0.75” - 6” |
| Afspærringsventiler Aseptomag® AMV | DN 06 - DN 10 | 0.25” - 0.5” |
| Lækageventiler Aseptomag® LV | DN 25 - DN 100 | 1” - 4” |
| Lækageventiler Aseptomag® LVBS | DN 25 - DN 100 | 1” - 4” |
| Lækageventiler Aseptomag® ADV | DN 25 - DN 100 | 1” - 4” |
| Dobbeltkammerventiler Aseptomag® DK | DN 25 - DN 150 | 1” - 6” |
| Dobbeltkammerventiler Aseptomag® DKBS | DN 25 - DN 150 | 1” - 6” |
| Dobbeltkammerventiler Aseptomag® DDK | DN 25 - DN 150 | 1” - 6” |
| Dobbeltkammerventiler Aseptomag® AXV | DN 25 - DN 150 | 1” - 6” |
| Prøvetagningsventiler Aseptomag® PV | DN 10 - DN 15 | 0.5” - 0.75” |
| Dampindløbsventiler Aseptomag® DE | DN 25 - DN 40 | 1” - 1.5” |
* Yderligere ventilstørrelser og tilslutningsstandarder (f.eks. ISO) fås på forespørgsel
