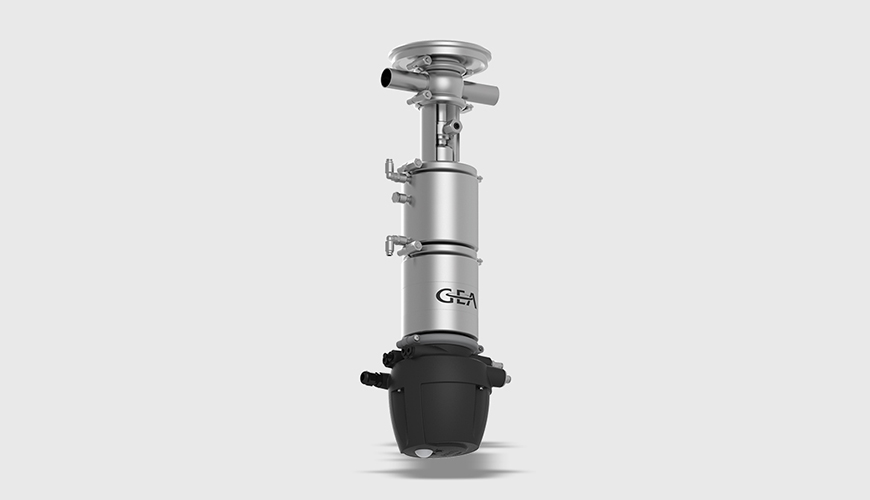

VARIVENT® Tankbottenventiler

Generellt väljs mixproof-varianten när tanken är försedd med en gemensam ledning för fyllning och tömning. Mixproof-ventilen gör det möjligt att rengöra rörledningen samtidigt som produkten i tanken genomgår den aktuella processen.

När ventilen är stängd (ej aktiverat läge) finns det alltid två tätningar mellan de båda medierna i mixproof-varianten. Om en tätning skulle vara defekt kan det läckage som uppstår ledas kontrollerat från läckagekammaren ut mot ventilens periferi. På så sätt förhindras att medierna blandas mellan tanken och rörledningen.

Det finns olika möjligheter att ansluta VARIVENT® tankventiler till tanken. Tankanslutning typ T används för installation av ventiler på tankens botten. Tankanslutning typ U är att föredra för horisontell installation av ventiler på tankväggen.

Enkla tankavstängningsventiler används om tanken drivs med separata påfyllnings- och tömningsledningar. Det är inte möjligt att rengöra rörledningen medan tanken är i drift.

Mixproof tankavstängningsventiler används om tanken drivs med gemensamma påfyllnings- och tömningsledningar. Mixproof-separationen mellan rörledningen och tankens insida gör att rörledningen kan rengöras medan processen i tanken fortsätter.

I den klassiska varianten separerar den mixproof tankavstängningsventilen processen i tanken från tillförseln till den efterföljande ventilmatrisen, vilket innebär att tankarna kan fyllas, tömmas och rengöras flexibelt och parallellt med varandra.

Sedan en tid tillbaka installeras mixproof tankbottenventiler horisontellt på en speciell anslutningsenhet direkt under tanken (ECO-MATRIX™). I det här fallet sammanstrålar inte processledningarna i en ventilmatris, utan de dras direkt under tankarna för att spara utrymme.

• Den radiella tätningen förhindrar kopplingsläckage och förhindrar att ventiltallriken vibrerar under höga tryck
• Balanseraren förhindrar att ventiltallriken stängs för snabbt när den stängs i produktflödesriktningen, vilket minskar risken för tryckslag
• Tack vare användningen av standard VARIVENT®-ställdon kan denna ventil anpassas till olika processparametrar
• I anslutning till spolventilen kan tankbottenventilen även installeras horisontellt, t.ex. i det nya ECO-MATRIX-rörkonceptet

Lyftställdon (typ T_RC, T_RL)

Dubbelsätesbottenventiler typ T_RC är utrustade med ett lyftställdon som möjliggör individuell lyftning av en enskild ventiltallrik vid rengöring av röret eller tanken. Rengöringsmediet passerar tätningen på den upplyfta ventiltallriken, rengör läckagekammaren och rinner sedan ut genom läckageutloppet i periferin. På så sätt är det möjligt att rengöra alla ytor som kommer i kontakt med produkten, inklusive ytorna på ventiltallrikens tätningar.

Sprayrengöring (typ T_R, T_RL)

Ventilerna har en rengöringsanslutning i höjd med lanternan, antingen som en separat anslutning (typ T_R) eller som ett komplement till lyftdonet (typ T_RL). Via denna anslutning kan läckagekammaren tillföras rengöringsmedel från en extern källa. Kammaren rengörs då med hjälp av ett integrerat spraymunstycke, som ett komplement till rengöringen med lyftdonet.

Därefter leds rengöringsmediet utan tryck genom läckageutloppet till ventilens periferi. Rengöringen sker när ventilen är stängd, vilket innebär att de tätande kontaktytorna inte berörs under rengöringen. På så sätt kan läckagekammaren rengöras oberoende av rengöringen av rörledningen. Dessutom möjliggör detta en mellanliggande spolning före eller efter en omkoppling av ventilen.

Om ventilerna är utrustade med både lyftdon och möjlighet till extern sprayrengöring används sprayrengöringen endast för mellanliggande spolning under de enskilda omkopplingsförloppen, medan en grundlig rengöring utförs genom lyftning av ventiltallriken.

Typerna T_R, T_RL, T_RC Mer information finns i katalogen.
