VARIVENT® Mixproof avstängningsventiler för CIP- och gasblock
VARIVENT® mixproof-ventiler typ C och K används för mixproof-separering av inkompatibla produkter vid rörledningskopplingar i CIP-system eller gasblock.
När ventilen är stängd (icke-manövrerat läge) finns det alltid två tätningar mellan de separerade rörledningarna. Om en tätning är defekt kommer det resulterande läckaget att ledas genom läckageutloppet ut i periferin, utan att blandas med produkten i den andra rörledningen.
VARIVENT® dubbeltätande ventiler av typ C och dubbelsätesventiler av typ K används huvudsakligen i områden där hygienkraven inte är kritiska, till exempel i CIP-system och gasblock (bryggerier).
Ventiltyp K är en typisk dubbelsätesventil med två oberoende ventiltallrikar, där de två tätningarna är placerade.
Ventiltyp C är däremot en dubbeltätande ventil där de två tätningarna, med läckagekammaren mellan dem, är integrerade i en och samma ventiltallrik.
I båda utförandena förhindrar de två tätningarna att produktledningen blandas med en ledning som innehåller rengöringsmedium.
| Ventiler med dobbelt tætning, type C-ventiler | Ventiler med dobbelt sæde, type K |
| DN 25 - DN 150 | DN 25 - DN 150 |
| OD 1″ - OD 6″ | OD 1″ - OD 6″ |
| IPS 2″ - IPS 6″ |
| Anvendelse | Forsegling | Funktion | Type |
| Produktsortiment | Aksial tætning (koblingslækager) | Modulært system | Ventil med dobbelt sæde, type D |
| Produktsortiment | Aksial tætning (koblingslækager) | Med vandhammersikkerhed | Ventil med dobbelt sæde og balancer, type B |
| Produktsortiment | Radial forsegling | Med vandhammersikkerhed | Radialforseglende dobbeltsædeventil, type R |
| Produktsortiment | Aksial tætning (koblingslækager) | Viskøse produkter eller produkter med store partikler | Dobbeltsædet langtakket ventil, type D_/V |
| Produktsortiment, grisbar | Radial forsegling | Pigging af rør Til toppen |
Piggbar dobbeltsædeventil på hovedet, type L_H |
| Produktsortiment, grisbar | Radial forsegling | Pigging af rørbund | Piggbar ventil med dobbelt sæde, type L_S |
| Gasblokke og CIP-systemer |
Modulært system | Ventil med dobbelt tætning, type C | |
| Gasblokke og CIP-systemer |
Modulært system | Ventil med dobbelt sæde, type K |

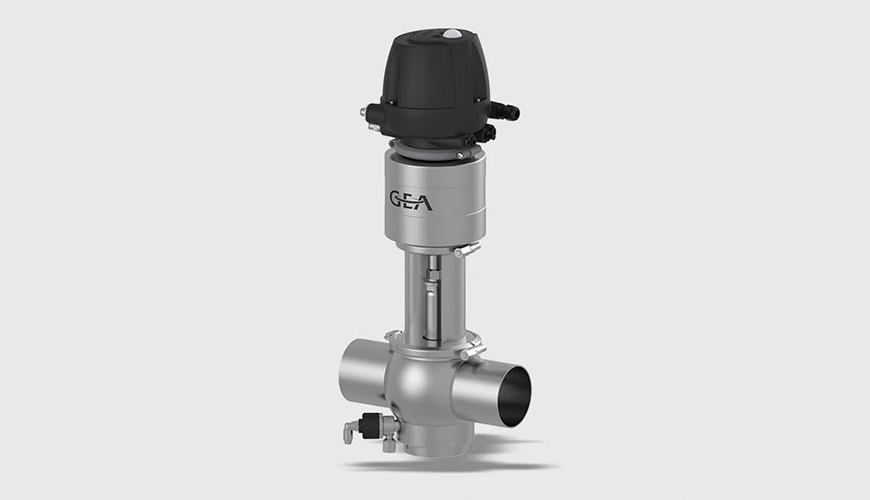

Dubbeltätad ventil typ C
I standardutförandet är två spolventiler anslutna till läckagekammaren mellan de båda ventiltallrikstätningarna.
Den ena spolventilen används alltid som läckageutlopp, medan den andra spolventilen står i kontakt med rengöringsmediet via en olivkoppling för att rengöra läckagekammaren.
För detta krävs en matningsventil ansluten till omgivningen, som vid behov tillför rengöringsmediet till spolventilen.
Rengöringen sker medan huvudventilen är stängd, vilket innebär att de tätningsytor på ventiltallrikstätningarna som ligger mot varandra inte kommer i kontakt med rengöringsmediet.

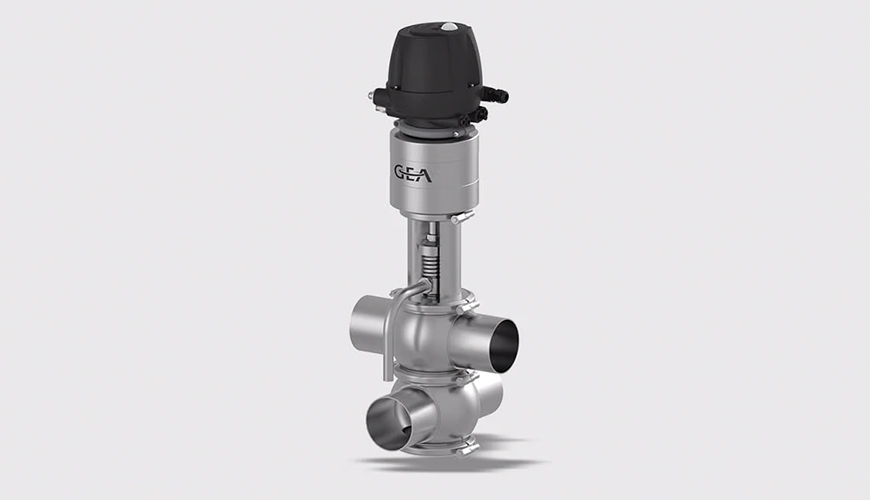

Dubbelsätesventil typ K
Dubbelsätesventil typ K har varken en extern anslutning för sprayrengöring eller ett lyftställdon. Läckagekammaren spolas med den vätska som tränger ut ur läckagekammaren till följd av omkopplingsläckaget under huvudslaget.
Av denna anledning är ventilen inte lämplig för användning i hygieniska områden.
Fördelarna med ventiltyp K är den något högre säkerheten mot tryckslag som kan uppstå i den nedre rörledningen samt ett större urval av tillgängliga ventilhuskombinationer.
Typ C & K För mer information, se katalogen.
Tekniske data for standardversionen
| Type C | Type K | |
| Materiale i kontakt med produktet | 1.4404 / AISI 316 L | |
| Materiale, der ikke er i kontakt med produktet | 1.4301 / AISI 304 | |
| Forseglingsmateriale i kontakt med produktet | EPDM, FKM, HNBR | |
| Omgivelsestemperatur | 0 til 45 °C | |
| Lufttilførselstryk | 6 bar (87 psi) | |
| Produkttryk | 5 bar (73 psi) | |
| Overflade i kontakt med produktet | Ra ≤ 0,8 μm | DN, OD Ra ≤ 0,8 µm IPS Ra ≤ 1,2 µm |
| Husets udvendige overflade | Matt sprængte | |
| Kontrol- og feedbacksystem | Tilslutning 0 (uden kontroltop) | |
| Aktuator-type | Pneumatisk aktuator luft/fjeder | |
| Tilslutningsfittings | Svejseenden | |
| Identifikation | Selvklæbende ID-tag | |
| Ventilsæde-version | Fast lodret port | Fastspændt eller svejset sædering |
| Certifikater | EHEDG, CE | A3, CE |
