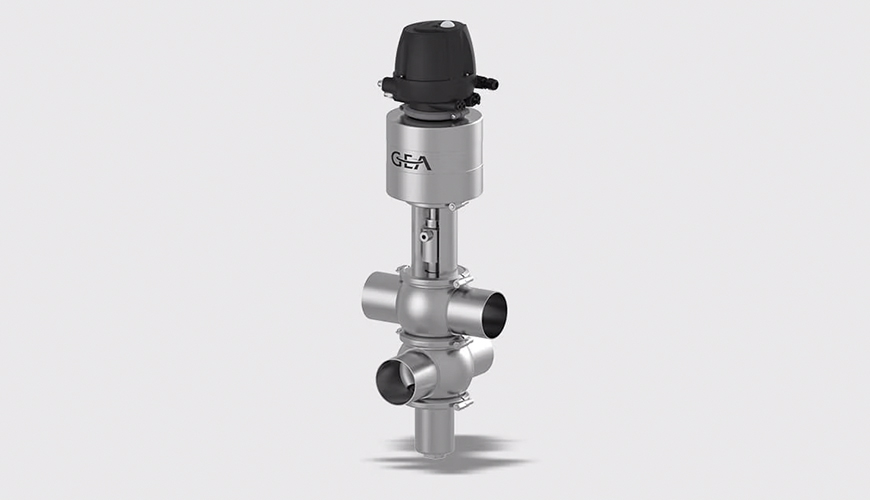

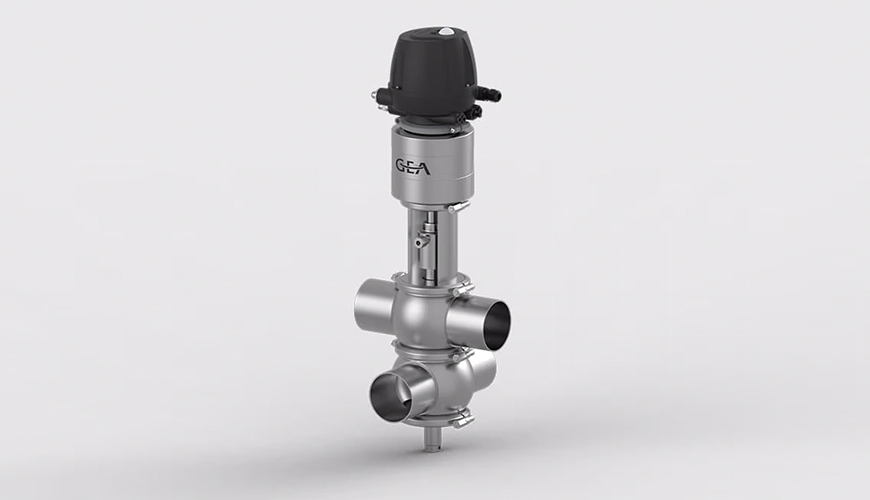

VARIVENT® Mixproof avstängningsventiler

När ventilen är stängd (ej aktiverat läge) finns alltid två tätningar mellan de separerade rörledningarna. Om en tätning skulle vara defekt kan det läckage som uppstår ledas kontrollerat genom läckageutloppet till omgivningen, utan att blandas med produkten i den andra rörledningen. På så sätt säkerställs att medierna i de båda rörledningarna inte blandas.

För att kunna uppfylla de olika kraven inom olika industrigrenar, användningsområden och processer erbjuder vi mixproof-avstängningsventiler i olika tekniska utföranden.

VARIVENT® dubbelsätesventiler med sprayrengöring av läckagekammaren används ofta i icke-kritiska områden:

Bryggerier: kallområde, till exempel jäskällare
Mejerier: före termisk behandling, till exempel mjölkmottagning och lager för råmjölk

VARIVENT® långslagventiler används för transport av produkter med större partiklar eller av viskösa produkter, till exempel yoghurt med fruktbitar.

• Certifierad, hygienisk utförande
• Mekaniskt metalliskt anslag
• Flexibilitet tack vare den modulära principen
• Beprövad tätningsgeometri
• Mixproof-separation
• Olika ventilutföranden finns tillgängliga
• Anslutning för sprayrengöring för rengöring av läckagekammaren

De olika varianterna av VARIVENT® dubbelsätesventil gör det möjligt att välja ventiler som är optimalt anpassade till processen.

De axialtätande ventiltyperna D och B medför ett litet omkopplingsläckage vid varje omkoppling, men de har en mycket lång livslängd med axialtätningarna.

Den radiellt tätande ventiltypen R har fördelen att den växlar nästan helt utan omkopplingsläckage.

Ventiltyperna B och R är dessutom utrustade med en balanserare i det nedre ventilhuset. Den säkerställer att ventilen förblir säkert i stängt läge även om tryckslag skulle uppstå i den nedre rörledningen.

Omkopplingsläckage

I axiellt tätande dubbelsätesventiler uppstår vid varje omkoppling under en kort stund en situation där den nedre ventiltallriken varken ligger an mot den mellersta tätningen på den övre ventiltallriken eller har nått sätesringens axiella sätesyta. Genom den spalt som uppstår tränger vätska under denna korta stund in i läckagekammaren och rinner ut i atmosfären. Detta kallas omkopplingsläckage.

I radiellt tätande dubbelsätesventiler uppstår ingen sådan spalt under omkopplingen. Omkopplingsläckaget minimeras därför, med undantag för eventuella produktrester som kan fastna på de metalliska ytorna.

Om det finns ett vattenslag i den nedre rörledningen verkar kraften från vattenslaget på den nedre ventiltallriken och kan överstiga ställdonets fjäderkraft.

Detta medför en risk för att den nedre ventiltallriken lyfts av trycket i rörledningen.

I axiellt tätande dubbelsätesventiler skulle detta leda till en anslutning till atmosfären, vilket skulle leda till läckage (se läckage vid omkoppling). Anslutningen till atmosfären skulle också orsaka en plötslig minskning av övertrycket i rörledningen. Då skulle ställdonets fjäder stänga ventilen igen.

För att förhindra att den nedre ventiltallriken lyfts under ett tryckslag i den nedre rörledningen finns ventiler med en nedre balanserare. Med sin nedåtriktade balanseringsyta kompenserar balanseraren de tryckkrafter som verkar på ventiltallriken och förhindrar att den nedre ventiltallriken rör sig uppåt upp till ett visst övertryck.

Radiellt tätande dubbelsätesventiler är alltid utrustade med denna nedre balanserare för att förhindra att den nedre ventiltallriken öppnas.

Type D, D_/V, B, R. Se venligst kataloget for mere information.

Tekniske data for standardversionen
