VARIVENT® Mixproof avstängningsventiler med säteslyft

När ventilen är stängd (icke-manövrerat läge) finns det alltid två tätningar mellan de separerade rörledningarna. Om en tätning är defekt kommer det resulterande läckaget att ledas genom läckageutloppet ut i periferin, utan att blandas med produkten i den andra rörledningen.

Denna metod gör att det inte sker någon blandning mellan produkterna från två rörledningar.

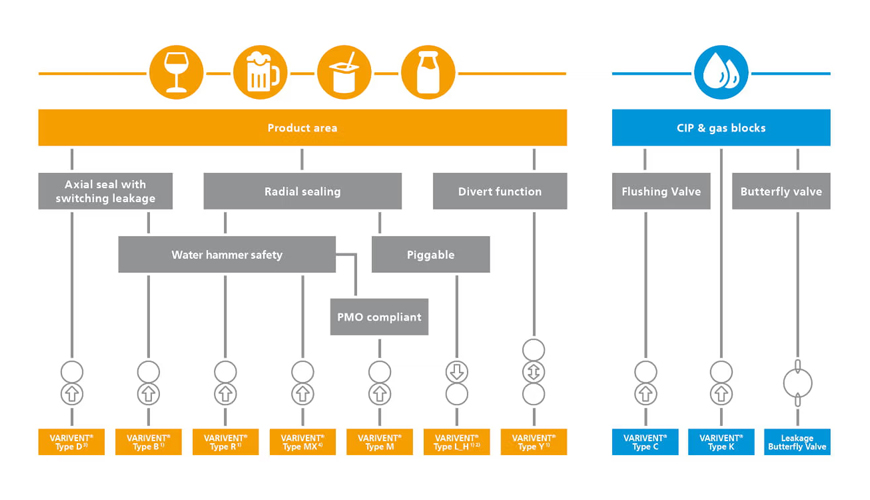

För att tillgodose de olika kraven i olika branscher, applikationer och processer har vi en mängd olika mixproof avstängningsventiler i vår portfölj. Urvalsschemat på sidorna ger en översikt över alla alternativ.

VARIVENT® långslagsventiler används för tillverkning av produkter med relativt stora partiklar eller för viskösa produkter, t.ex. jordgubbsyoghurt.

• Certifierad, hygienisk utförande
• Metalliskt stopp
• Flexibilitet tack vare den modulära principen
• Beprövad tätningsgeometri
• Mixproof-separation
• Olika ventilkonfigurationer tillgängliga
• Separat lyftställdon för lyft av båda ventiltallrikarna
• Sprayrengöringsanslutning som tillval för rengöring av läckagekammaren

De olika varianterna av VARIVENT® dubbelsätesventil gör det möjligt att välja ventiler som är optimalt anpassade till processen. De axialtätande ventiltyperna D och B medför ett litet omkopplingsläckage vid varje omkoppling, men de har en mycket lång livslängd med de axiella tätningarna. Den radiellt tätande ventilen typ R har å andra sidan fördelen att den kan kopplas om nästan utan kopplingsläckage. Ventiltyperna B och R kännetecknas dessutom av en balanserare i det nedre ventilhuset. Detta gör att ventilen på ett tillförlitligt sätt kan förbli i stängt läge även om det finns tryckslag i den nedre rörledningen. Ventiltypen MX är dessutom utrustad med en balanserare på dubbelskivan och ventilskivan.

Tack vare specialutformade balanserare i båda rörledningarna förblir ventilen stabil i stängt läge även vid tryckslag och behåller å andra sidan sin fulla förmåga att verka även vid hydrauliskt lås eller termisk expansion av mediet.

Størrelser

Det modulära VARIVENT®-systemet är uppbyggt så att det finns många tillvalsmöjligheter för att anpassa ventilen optimalt till processen. Se avsnittet om tillval i katalogen för information om dessa.

I axiellt tätande dubbelsätesventiler finns det vid varje omkoppling en kort stund då den nedre ventilskivan varken är i kontakt med den övre ventilskivans mittpackning eller har nått den axiella sätesytan på sätesringen. Under denna korta stund kan vätska tränga in genom den uppkomna spalten till läckagekammaren och rinna ut i atmosfären. Detta kallas för kopplingsläckage.

I radiellt tätande dubbelsätesventiler uppstår inte detta mellanrum under omkopplingsproceduren, vilket innebär att omkopplingsläckaget reduceras till ett minimum (möjlighet att produktrester fastnar på metallytorna).

Om det finns ett tryckslag i den nedre rörledningen verkar kraften från vattenslaget på den nedre ventilskivan och kan överstiga ställdonsfjäderns kraft.

Detta medför en risk för att den nedre ventilskivan lyfts av trycket i rörledningen.

I axiellt tätande dubbelsätesventiler skulle detta leda till läckage (se läckage vid omkoppling). Anslutningen till atmosfären skulle också orsaka en plötslig minskning av övertrycket i rörledningen. Då skulle ställdonets fjäder stänga ventilen igen.

Ventiler med en nedre balansering finns tillgängliga för att förhindra att den nedre ventiltallriken lyfts under ett tryckslag i den nedre rörledningen. Med sin nedåtriktade kompensationsyta justerar balanseraren ut tryckets arbetsriktning och förhindrar att den nedre ventiltallriken rör sig upp till ett visst övertryck.

Radialtätande dubbelsätesventiler är alltid utrustade med denna nedre balanserare för att förhindra öppningsrörelse av den nedre ventilskivan.

Båda ventiltallrikarna i ventiltypen MX från GEA är utrustade med balanserare. Ventilen är därmed trycktålig i stängt läge i både den övre och nedre rörledningen och möjliggör omkoppling när produkten är innesluten.

För mer information hänvisas till katalogen.
