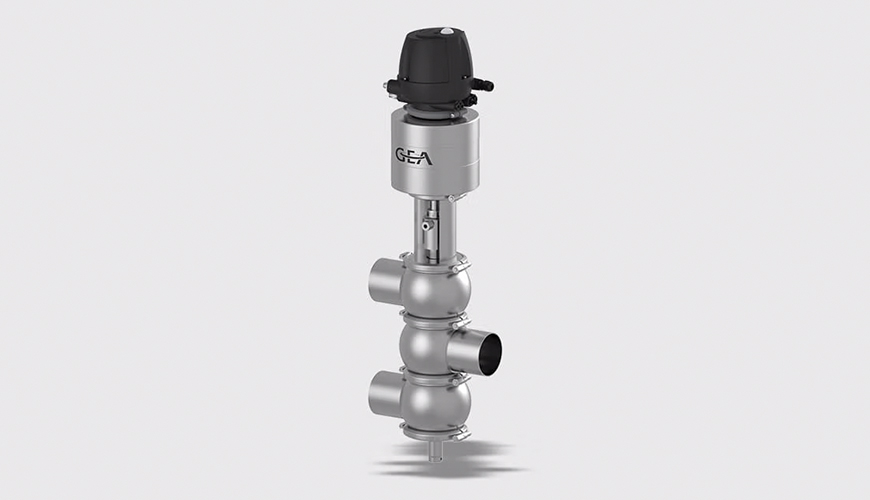

VARIVENT® Mixproof-växelventiler

När ventilen är stängd (icke-manövrerat läge) finns det alltid två tätningar mellan den mellersta och den övre rörledningen. Om en tätning är defekt leds det läckage som uppstår genom läckageutloppet till omgivningen utan att blandas med produkten i den andra rörledningen.

Avstängningen mellan det mellersta och det nedre ventilhuset utförs med endast en tätning och är inte lämplig för att separera två oförenliga medier. Denna metod säkerställer att det inte sker någon blandning mellan en produktledning och en ledning som transporterar rengöringmedium.

• Certifierad, hygienisk utförande
• Mekaniskt metalliskt stopp
• Flexibilitet genom modulsystemet
• Beprövad tätningsgeometri
• Mixproof-separation
• Separat lyftdon som tillval för att lyfta de båda ventiltallrikarna
• Rengöringsanslutning för sprayrengöring av läckagekammaren som tillval

Den typiska tillämpningen för denna mixproof-ventil med växelfunktion är avledningsfunktionen efter en pastör.

För denna applikation har VARIVENT® mixproof växelventil typ Y godkänts av det tyska federala mejeriforskningcentret i Kiel för användning efter en pastör.

I dubbelsätesventiler med axiell tätning finns det vid varje omkoppling ett kort tidsintervall då den nedre ventiltallriken varken har kontakt med tätningen i mitten av den övre ventiltallriken eller har nått den axiella sätesytan på sätesringen. Under denna korta tid kan vätska tränga genom den uppkomna spalten in i läckagekammaren och rinna ut i atmosfären. Detta kallas läckage vid omkoppling.

Størrelser

Lyftande ställdon (typ Y_C, Y_L)
Ventilerna är utrustade med ett lyftdon som möjliggör individuell lyftning av en enskild ventiltallrik under rengöringen av den aktuella rörledningen. Rengöringsmediet passerar då tätningen på den lyfta ventiltallriken, rengör läckagekammaren och leds därefter ut genom läckageutloppet till omgivningen. På så sätt kan alla ytor som kommer i kontakt med produkten rengöras, inklusive tätningsytorna på ventiltallrikarnas tätningar.

Sprayrengöring (typ Y, Y_L)
Ventilerna har en rengöringsanslutning som ansluts i höjd med lanternan, antingen som enda anslutning (typ Y) eller som tillägg bredvid lyftdonet (typ Y_L). Via denna anslutning kan läckagekammaren tillföras rengöringsmedium från en extern källa för att rengöra kammaren med hjälp av ett integrerat spraymunstycke, som komplement till lyftdonet.

Därefter leds rengöringsmediet utan tryck genom läckageutloppet till omgivningen. Rengöringen utförs med ventilen stängd, vilket innebär att de tätande ytorna som ligger mot varandra inte berörs under rengöringen.

Typerne Y, Y_L, Y_CSe venligst kataloget for mere information.

Tekniske data for standardversionen
