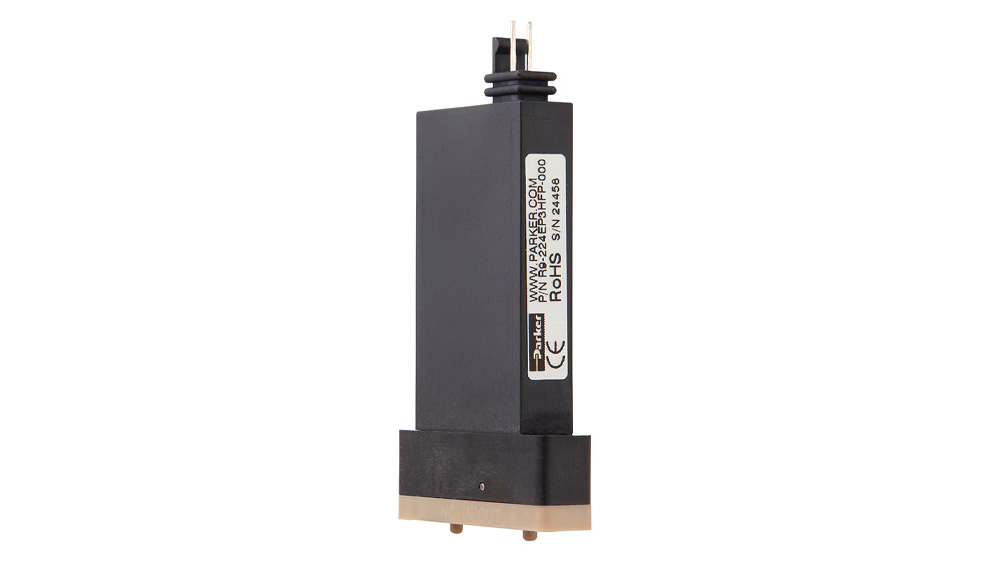

R9 Ventil - 9 mm miniature afspærringsventil med membran
Parker R9 Miniature Diaphragm Compact Series består af 2- og 3-vejs, 9 mm inerte membranventiler. De er designet til at give samme væskeflow som en traditionel 16 mm-ventil, men med betydeligt mindre pladsbehov.
På trods af sin kompakte størrelse kan R9 håndtere tryk på op til 6,9 bar (100 psi) og har en enestående ydeevne i forhold til sin størrelse.
Med en reduktion på 44 % i bredden sammenlignet med større ventiler leverer R9 højt flow, lav transmission og stærk modstandsdygtighed over for partikler og krystallisering. Det gør den særdeles velegnet til krævende væskehåndteringsopgaver i både nuværende og næste generation af laboratorie- og bærbare instrumenter.
Brand:
Parker Hannifin
Produktoversigt
Produktspecifikation
- Gennemstrømningshastighed: Op til 1000 sccm
- Maksimal gennemstrømningshastighed1000 sccm
- Maksimalt driftstryk100 psi, 6,89 bar
- Område for vakuum til tryk: Vakuum til nominelt tryk (afhængigt af åbning)
- Åbningsstørrelse: 0,030, 0,061 tommer, 0,76, 1,55 mm
- Maksimal driftstemperatur122 °F, 50 °C
- Minimum driftstemperatur32 °F, 0 °C
- Funktion: 2-vejs normalt lukket (NC), 3-vejs universal
- Ventiltype: Membran-vippeventil
- Cyklusser pr. levetid10 millioner
- Aktiveringstype: Magnetventil
- Type af operation: Elektronisk
- Ledelsesmetode: Tryk og hold spændingen
- Strømforbrug: 1,1, 1,2, 1,8 watt
- Indgangsspænding12, 24 VDC
- Elektrisk tilslutning: 2,54 mm stifter, 18″ ledninger
- KropsmaterialePEEK
- Forseglingsmateriale: EPDM eller FFKM
- Længde: 2,71 tommer, 68,8 mm
- Bredde: 0,34 tommer, 8,7 mm
- Højde: 1,46 tommer, 37 mm
- Vægt: 1,35 oz, 38,4 g
- Svartid< 18 ms maks. cyklus
- Lækagehastighed: Bobler
- Monteringstype: Monteringsskruer
- Tilslutningstype: Manifoldoverfladetætning eller porttilslutninger med gevind
- Tilslutningsstørrelse: Manifoldoverflade, 1/4-28-porte eller M6-porte
- Til flydende type: Væsker
- Industriel anvendelse: Klinisk diagnostik, analytisk kemi, agensdetektion, miljøovervågning, prøveudtagning, reagenstilsætning, flowkontrol, vask, affald
Markeder
- Klinisk diagnostik
- Analytisk kemi
- Registrering af agenter
- Overvågning af miljøet
Funktioner/fordele
- Mulighed for højt tryk op til 6,9 bar (100 PSI)
- Nem montering på 9 mm centerafstand fra side til side, hvilket giver mulighed for dispensering over 96-hullers mikroplader
- Lavt volumen for at minimere transmission
- Modstandsdygtig over for partikler og krystallisering
- 100 %-testet lækagehastighed sikrer en lækagesikker forsegling på hver ventil
- CE-, REACH- og RoHS-kompatibel
Anvendelsesområder
- Prøvetagning, vask og affald
- Tilsætning af reagens
- Kontrol af flow
- Instrumenter til klinisk diagnostik
- Hæmatologi
- Automatisk indfarvning af dias
- DNA/RNA-syntese
