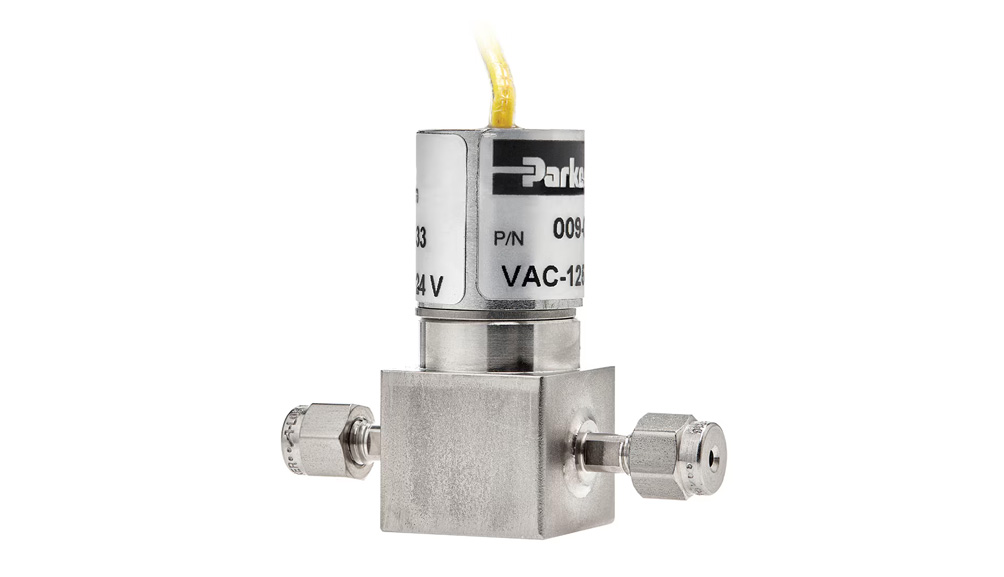

Serie 9 - Miniatureventil til kalibrering
Magnetventilen i serie 9 tilbyder ekstrem trykkapacitet, lav lækage og brede driftstemperaturområder i et usædvanligt kompakt design.
Serie 9 er designet til overlegen præcisionskontrol i både gas- og væskeanalyse og kombinerer højhastighedsaktivering, ekstremt lave lækagerater, høj flowkapacitet og fremragende ydeevne ved høje temperaturer.
På trods af sin lille størrelse tilbyder denne robuste ventil enestående gentagelsesnøjagtighed og langvarig holdbarhed. Dens korrosionsbestandige, passiverede konstruktion i rustfrit stål sikrer pålidelig drift selv i krævende miljøer.
Brand:
Parker Hannifin
Produktoversigt
Produktspecifikation
- Flowhastighed: Op til 130 SLPM
- Maksimal gennemstrømningshastighed: 130 SLPM
- Vakuum til trykområde: 1×10-5 tør til 6,89 bar (100 psi) op til 86,2 bar (1250 psi)
- Maksimalt driftstryk: 1250 psi, 86,2 bar
- Orifice størrelse: 0,030, 0,060, 0,116 tommer / 0,76, 1,52, 2,95 mm
- Maksimal driftstemperatur: 105 °C, 221 °F
- Minimum driftstemperatur: 4 °C, 40 °F
- Funktion: 2-vejs normalt lukket (NC), 3-vejs universal
- Ventiltype: Miniature-kalibreringsventil
- Aktiveringstype: Magnetventil
- Type af operation: Elektronisk
- Kontrolmetode: Strøm eller spænding
- Strømforbrug: 2,5 eller 4,2 watt
- Spænding: 12 eller 24 VDC
- Elektrisk tilslutning: 12” (305 mm) kabelleder
- Materialer til huset: 316 rustfrit stål
- Forseglingsmateriale: FKM eller Vespel
- Længde: 25,4 til 48,8 mm (1,0 til 1,92 tommer)
- Bredde: 16,00 til 19,05 mm (0,63 til 0,75 tommer)
- Højde: 41,66 til 55,37 mm (1,64 til 2,18 tommer)
- Vægt: 87,9 g, 3,1 oz
- Svartid: < 6 ms ved cykling (afhængigt af åbningsstørrelse)
- Lækagehastighed: 1 x 10-7 atm cc/sek helium
- Monteringstype: Monteringsskrue
- Tilslutningstype: Gevindtilslutninger eller A-LOK® kompressionskoblinger
- Tilslutningsstørrelse: 1/16” (1,6 mm), 1/8” (3,2 mm) A-LOK®; 1/8” FNPT; 1/4”-28 UNF
- Til flydende type: Gasser og væsker
- Industrielle anvendelser: Kontrol af kalibreringsgas til massespektrometre, gaskromatografi, analyse af procesgas, kontrol af højtryksgas
Markeder
- Analytisk kemi
- Klinisk diagnostik
Anvendelsesområder
- Procesanalyse af væsker
- Kontrol af højtryksvæske
- Radioaktive væsker i medicinsk billeddannelse
- Kølekredsløb
- Gaskromatografi
- Procesanalyse af gas og væske
- Kontrol af højtryksgas
Funktioner/fordele
- Mindste fodaftryk i sin klasse
- 100 %-arbejdscyklus ved omgivelsestemperaturer op til (105 °C)
- Høj hastighed med svartider på mindre end 6 ms eliminerer forsinkelser i systemet
- 100 % testet for lækagetæthed 1 x 10-8 atm cc/sek helium
- Tryk op til 1250 PSI (86,2 bar)
- Fås med en række forskellige koblinger, åbninger, tætninger og spændinger, der passer til din applikation
- Tilgængelige konfigurationer til håndtering af ætsende gasser
- Fri for kulbrinter og smøremidler
- RoHS-kompatibel
