VARIVENT® enkelsätesventiler med växelfunktion
VARIVENT® enkelsätesventiler med växelfunktion används för enkla växelfunktioner i hygieniska applikationer. Ventilerna kännetecknas av att de är enkla att manövrera och flexibla i användningen. De olika varianterna är konstruerade för olika flödesriktningar.
Enkelsätesventiler med växelfunktion är lämpliga för att separera och fördela medier. I varje ventiltallrik finns endast en tätning per kopplingsstång, som separerar de respektive rörledningarna från varandra. Enkelsätesventiler med växelfunktion är därför inte lämpliga för separation av ”fientliga” medier.
- Certifierad, hygienisk utförande
- Mekaniskt metalliskt stopp
- Fleksibilitet genom den modulära principen
- Beprövad tätningsgeometri
| Funktion | Type | |
|---|---|---|
| Sammenlægning af produkter | Modulært system | Ventil med enkelt sæde, type W |
| Sammenlægning af produkter | Med optimeret vedligeholdelse, radial tætning | Ventil med enkelt sæde, type W_R |
| Sammenlægning af produkter | Langslagsventil til tyktflydende produkter eller produkter med store partikler | Langslagsventil med ét sæde, type W_V |
| Distribution af produkter | Modulært system | Ventil med ét sæde, type X |
| Distribution af produkter | Med optimeret vedligeholdelse, radial tætning | Ventil med ét sæde, type X_R |
| Distribution af produkter | Langslagsventil til tyktflydende produkter eller produkter med store partikler | Enkeltsædet langslagsventil, type X_V |
För att undvika tryckslag när ventilen stängs under pågående produktflöde bör enkelsätesventiler med växelfunktion om möjligt manövreras mot produktens flödesriktning.

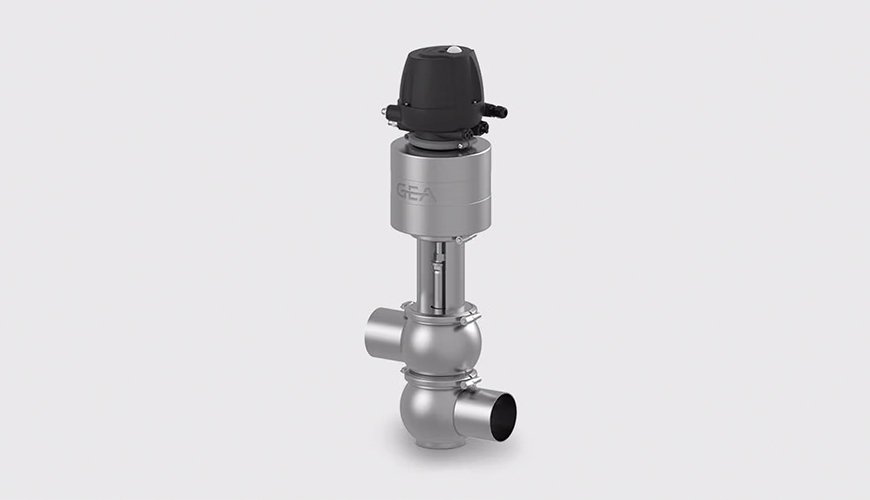

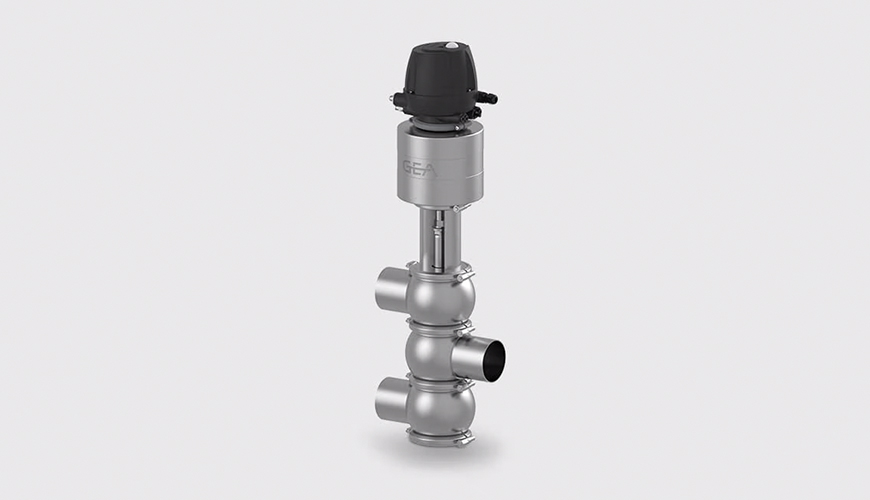

Medan enkelsätesventil typ W används för att sammanföra produkter från två rörledningar, är ventiltyp X utformad för att fördela produkten. Ventilerna kännetecknas av att de är enkla att manövrera.
I praktiken används dessa ventiler ofta i CIP-tillförsel- och returledningar. En typisk applikation är också i slutet av ett ventilblock där ventilerna monteras som växelventiler mellan processledningen och dräneringen, till exempel vid utpressning av produkt.
VARIVENT® långslagsventiler används för tillverkning av produkter med relativt stora partiklar eller för viskösa produkter, t.ex. jordgubbsyoghurt.
Tack vare det modulära VARIVENT®-systemet finns olika ventilutföranden, bland annat olika stängningsriktningar för ventiltallriken, samt ett stort antal tillval. Se avsnittet om tillval i katalogen för information om dessa.
| Størrelser | |
|---|---|
| Ventiler med enkelt sæde | Omløbsventiler med lang slaglængde |
| DN 25 - DN 150 | DN 65 - DN 100 |
| OD 1” - OD 6” | OD 2 ½” - OD 4” |
| IPS 2” - IPS 6” | |
Typ W, W_R, W_V & X, X_V, X_R – För mer information hänvisas till katalogen.
| Type W |
Type W_R radial Type X_R radial |
Type W_V (langt slag) | Type X |
Type X_V |
|
|---|---|---|---|---|---|
| Anbefalet flowretning | Sammenlægning af produkter | Produkt-opdeling | |||
| Materiale i kontakt med produktet | 1.4404 / AISI 316 L | ||||
| Materiale, der ikke er i kontakt med produktet | 1.4301 / AISI 304 | ||||
| Forseglingsmateriale i kontakt med produktet | EPDM, FKM, HNBR | ||||
| Omgivelsestemperatur | 0 til 45 °C | ||||
| Lufttilførselstryk | 6 bar (87 psi) | 6 bar (87 psi) | 6,4 bar (93 psi) | 6 bar (87 psi) | OD 2 ½”- OD 3″ 4,8 bar (70 psi) OD 4″ 6,3 bar (91 psi) |
| Produkttryk | 5 bar (73 psi) | 5 bar (73 psi) DN, OD | DN 65 - DN 80 OD 2 ½” - OD 3″ 10 bar (145 psi) DN 100 OD 4″ 5,2 bar (75 psi) |
5 bar (73 psi) | OD 2 ½”- OD 3″ 5 bar (73 psi) OD 4″ 5,2 bar (75 psi) |
| Overflade i kontakt med produktet | DN, OD Ra ≤ 0,8 μm IPS Ra ≤ 1,2 µm |
Ra ≤ 0,8 µm | Ra ≤ 0,8 µm | DN, OD Ra ≤ 0,8 μm IPS Ra ≤ 1,2 µm |
Ra ≤ 0,8 µm |
| Husets udvendige overflade | Matt sprængte | ||||
| Kontrol- og feedbacksystem | T.VIS®-kontroltop | ||||
| Aktuator-type | Pneumatisk aktuator luft/fjeder | ||||
| Tilslutningsfittings | Svejseenden | ||||
| Identifikation | Selvklæbende ID-tag | ||||
| Ventilsæde-version | Fastspændt sædering eller fast lodret port | Svejset sædering | Fastspændt sædering eller fast lodret port | Fastspændt sædering | |
| Certifikater | 3A, CE |
