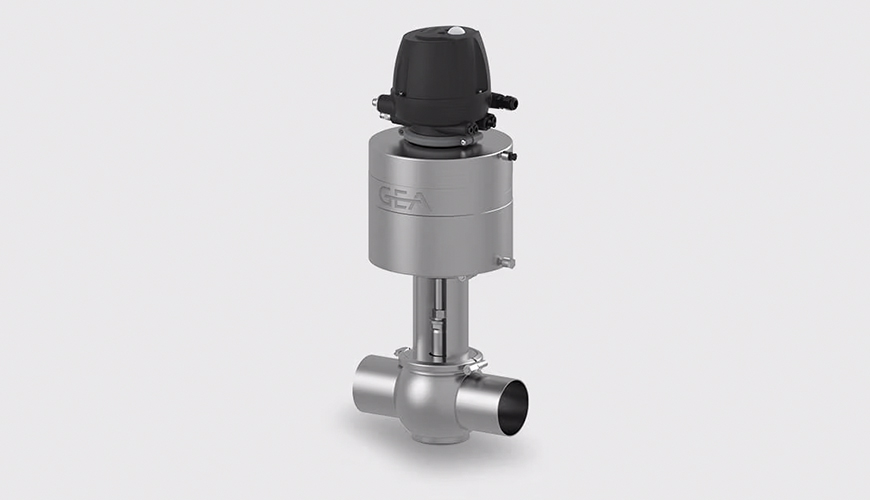

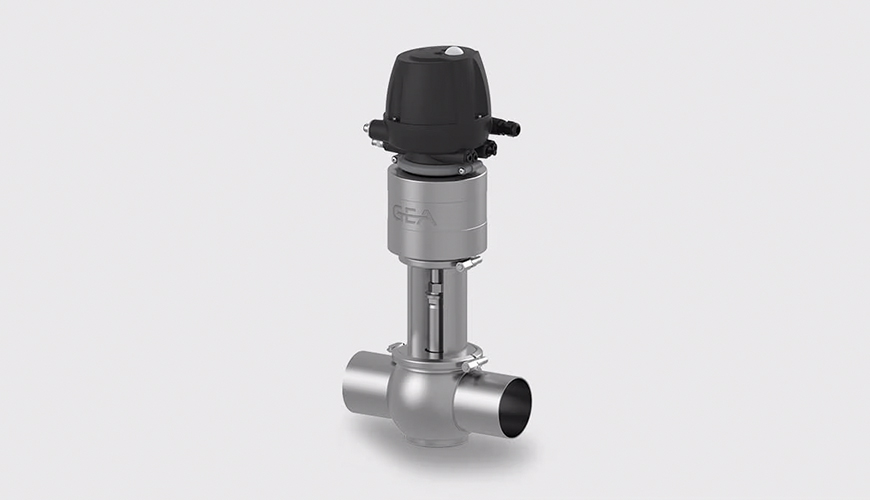

VARIVENT® Enkelsätesventiler
VARIVENT® enkelsätesventiler används för enkel avstängning i hygieniska applikationer. Ventilerna kännetecknas av att de är lätta att använda och flexibla. För att undvika tryckslag konfigureras de enskilda varianterna i VARIVENT®-modulsystemet för olika flödesriktningar.
- Certifierad, hygienisk utförande
- Metalliskt stopp
- Flexibilitet genom modulsystemet
- Beprövad tätningsgeometri
| Anbefalet flowretning |
Funktion | Type |
|---|---|---|
| Fra bund til top | Modulært system | Ventil med enkelt sæde, type N |
| Fra bund til top | Langslagsventiler til tyktflydende produkter eller produkter med store partikler | Enkeltsædet langslagsventil, type N_V |
| Fra top til bund | Modulært system | Ventil med enkelt sæde, type U |
| Fra top til bund | Med optimeret vedligeholdelse, radial tætning | Ventil med enkelt sæde, type U_R |
| Fra top til bund | Langslagsventiler til tyktflydende produkter eller produkter med store partikler | Enkeltsædet langslagsventil, type U_V |
För att undvika tryckslag när ventilen stängs medan produkten flödar, ska avstängningsventiler med ett säte manövreras mot produktens flödesriktning.
Ventiltyp N är konstruerad för genomströmning från den nedre till den övre rörledningen, medan ventiltyp U är avsedd för den motsatta flödesriktningen.
VARIVENT® modulsystem har många tillvalsmöjligheter för att på bästa sätt optimera ventilen i processen. Se avsnittet om tillval i katalogen för information om dessa.
| Størrelser | |
|---|---|
| Afspærringsventiler med enkelt sæde |
Langslags afspærringsventiler |
| DN 25 - DN 150 | DN 65 - DN 100 |
| OD 1” - OD 6” | OD 2 ½” - OD 4” |
| IPS 2” - IPS 6” | |
I praktisk användning används dessa ventiler:
- Som tömnings-/dräneringsventiler
- För avstängning av en bypass-ledning
- Som doseringsventiler
VARIVENT® långslagsventiler används för transport av medier med relativt stora partiklar eller för viskösa produkter, t.ex. yoghurt med fruktbitar.
Typ N, N_V & U, U_V, U_R. För mer information hänvisas till katalogen.
| Type N |
Type N_V (langt slag) |
Type U |
Type U_R (radial) |
Type U_V (langt slag) |
|
|---|---|---|---|---|---|
| Anbefalet flowretning | Fra bund til top | Fra bund til top | |||
| Materiale i kontakt med produktet | 1.4404 / AISI 316 L | ||||
| Materiale, der ikke er i kontakt med produktet | 1.4301 / AISI 304 | ||||
| Forseglingsmateriale i kontakt med produktet | EPDM, FKM, HNBR | ||||
| Omgivelsestemperatur | 0 til 45 °C | ||||
| Lufttilførselstryk | 6 bar (87 psi) | 4,8 bar (70 psi) | 6 bar (87 psi) | 6 bar (87 psi) | 4,8 bar (70 psi) |
| Produkttryk | 5 bar (73 psi) | DN 65 - DN 80 OD 2 ½” - OD 3″ 10 bar (145 psi) DN 100 & OD 4″ 5,2 bar (75 psi) |
5 bar (73 psi) | 5 bar (73 psi) | DN 80 OD 3″ 5 bar (73 psi) DN 100 & OD 4″ 5,6 bar (81 psi) |
| Overflade i kontakt med produktet | DN, OD Ra ≤ 0,8 μm IPS Ra ≤ 1,2 µm |
Ra ≤ 0,8 µm | DN, OD Ra ≤ 0,8 μm IPS Ra ≤ 1,2 µm |
Ra ≤ 0,8 µm | Ra ≤ 0,8 µm |
| Husets udvendige overflade | Matt sprængte | ||||
| Kontrol- og feedbacksystem | T.VIS®-kontroltop | ||||
| Aktuator-type | Pneumatisk aktuator luft/fjeder | ||||
| Tilslutningsfittings | Svejseenden | ||||
| Identifikation | Selvklæbende ID-tag | ||||
| Ventilsæde-version | Fastspændt eller svejset sædering | Fastspændt eller svejset sædering | Svejset sædering | Fastspændt eller svejset sædering | |
| Certifikater | EHEDG, 3A, CE | 3A, CE |
