Sådan måler du slangens længde

Slangmåling – fra afskæring til montering

Den rigtige slangelængde er vigtig for at undgå vridning, folder, unødvendige spændinger og skader på slangen eller koblingerne. Hvordan længden skal måles, afhænger af, hvilken type kobling der sidder i slangens ender.

Tag også højde for slangens bøjningsradius, bevægelser i installationen samt ændringer i tryk og temperatur. En korrekt tilpasset slange har bedre forudsætninger for at fungere sikkert og holde længere.

I vejledningen nedenfor viser vi, hvordan du måler slangelængden for flere almindelige koblingsudførelser.

Hvad menes der med slangens længde?

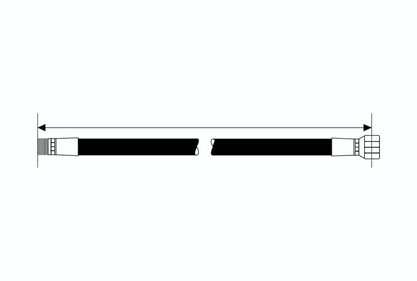

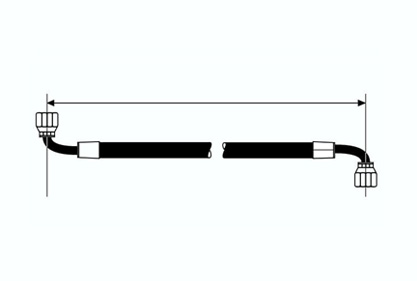

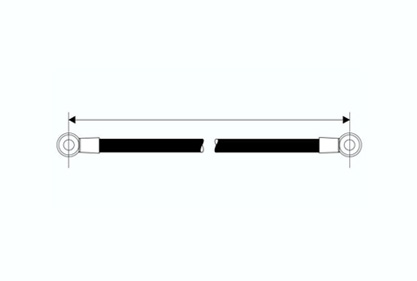

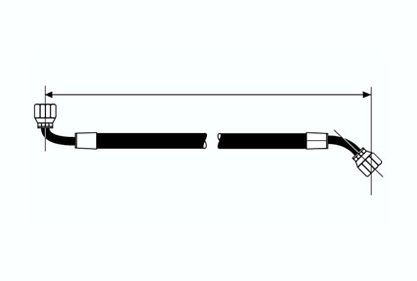

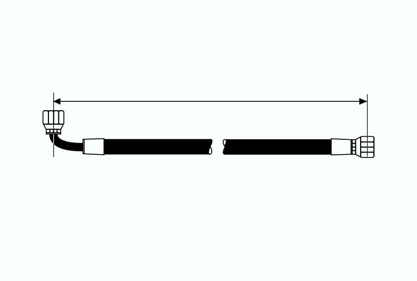

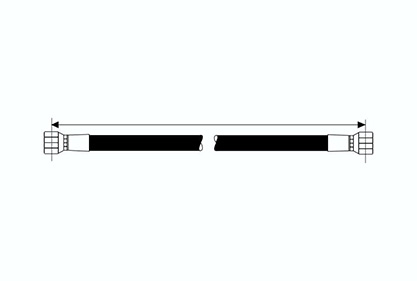

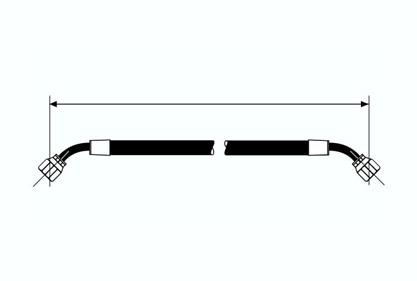

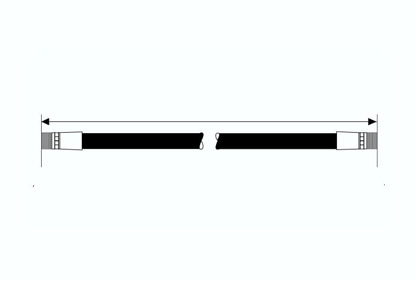

Slangens længde angiver normalt længden af den færdige slangeføring inklusive koblinger. Målepunkterne varierer afhængigt af koblingstypen. For lige koblinger måles længden ofte mellem tætningsfladerne, mens vinklede koblinger normalt måles fra midterlinjen.

Det er derfor vigtigt at angive både den ønskede længde og hvilke koblinger, der skal monteres i slangens ender.

Hvordan beregner man den rigtige slangelængde?

Slangen skal være lang nok til, at den kan bevæge sig og bøjes uden at blive strakt, vredet eller belastet ved samlingerne. Bøjningen bør ikke begynde lige ved muffen, men der bør være et kort, lige stykke i begge ender.

Tag også højde for slangens mindste bøjningsradius og eventuelle bevægelser i installationen. En for kort slange udsættes for unødvendige spændinger, mens en for lang slange kan forårsage folder, slid eller uønskede bevægelser.

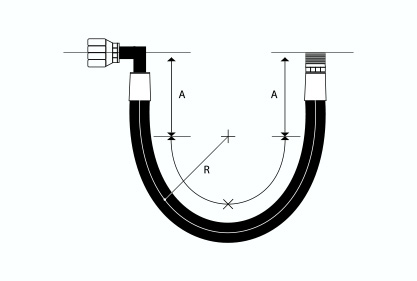

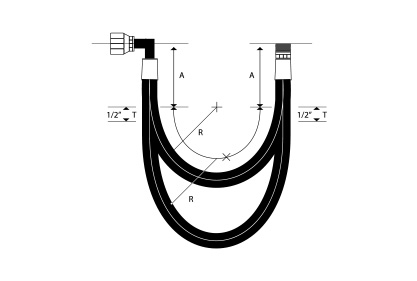

• A: den lige slangelængde ved tilslutningen
• R: slangens bøjningsradius
• X: afstanden mellem tilslutningerne
• T: anlæggets bevægelseslængde

Almindelige fejl, når man måler slangens længde

• At måle fra koblingernes yderste ender i stedet for fra tætningsfladen eller midterlinjen. At se bort fra slangens mindste bøjningsradius.
• At lade bøjningen begynde lige ved hylsten.
• At vælge en slange, der er for kort, og som strækkes ved tryk eller bevægelse.
• Montering af slangen i en snoet position.
• At undlade at tage højde for temperaturændringer eller bevægelige komponenter.
