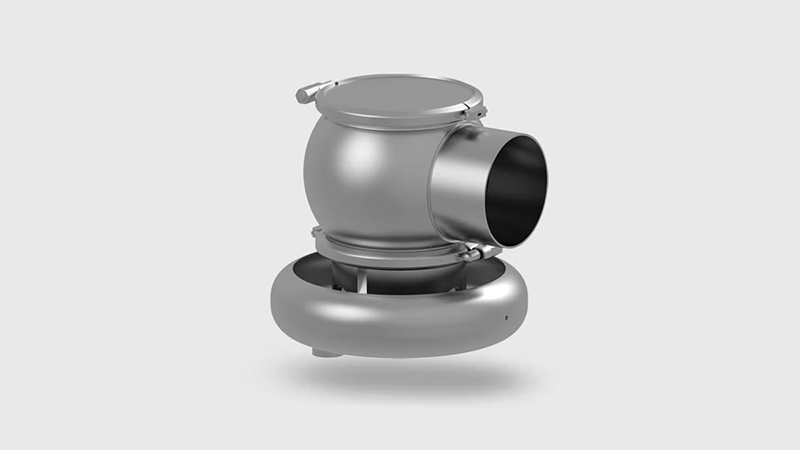

VARIVENT® Vakuumventil
VARIVENT® vakuumventiler er designet til hygiejnisk at beskytte tanke mod vakuum. Beskyttelsen er allerede garanteret, når vakuumet overstiger -2,5 mbar. For at minimere rengøringsarbejdet og beskytte ventilskiven mod forbrænding er sæderingen belagt med en non-stick-belægning.
Alle anvendte elastomertætninger er FDA-godkendte. VARIVENT® vakuumventiler kræver kun en hurtig reaktionstid, når der opstår vakuumforhold. Desuden har de en sikker tætning under overtryksforhold.
- Optimeret beskyttelse mod forurenende partikler
- Ideel kombination med VARITOP® tanksikkerhedssystem
- Hurtig reaktionstid
- Ekstra udstyr
Den hydrauliske dimensionering af vakuumventiler er altid baseret på fri tømning. Der tages ikke højde for vakuumbeskyttelse under varm eller kold rengøring.
Hvis der opstår vakuum i tanksystemet, løftes ventilskiven af vakuumet. Den indkommende luft strømmer gennem ventilen fra bund til top. Det giver en optimeret beskyttelse mod forurening forårsaget af indtrængning af forurenende partikler. Ventilen er selvdrænende.
VARIVENT®-vakuumventilens funktionalitet kan udvides med en nærhedsafbryder, en pneumatisk løfteaktuator og et varmelegeme.
VARIVENT® vakuumventiler bruges oftest i kombination med VARITOP® tanksikkerhedssystemer. Det gør bryggeriindustrien til det vigtigste anvendelsesområde.
Det valgfrie varmelegeme sikrer fuld funktionalitet selv under frysepunktet, hvilket giver mulighed for ubekymret udendørs brug. Der er kun brug for én vejrbeskyttelse
Varmeapparat
Opvarmning af vakuumventilen anbefales, når temperaturen kan nå frysepunktet. Det sikrer, at ventilskiven ikke fryser fast i ventilsædet.
Spænding: 24 V AC, effekt: 20 W
Pneumatisk løfteaktuator (type A)
Den pneumatiske løfteaktuator løfter ventilskiven under tank-CIP for at rengøre ventilsædet yderligere. Ud over ventilhuset rengøres også sædet og pakningsoverfladerne. Den pneumatiske løfteaktuator kan også eftermonteres.
Feedback (type E)
Nærhedsafbryderen registrerer ventilens position, som normalt er lukket. Så snart ventilskiven forlader den ikke-aktiverede position, brydes kontakten.
Der findes to typer nærhedsafbrydere
Nærhedsafbryder 24 V DC M18x1 til type E
2-trådsforbindelse
3-tråds forbindelse
Pneumatisk løfteaktuator og feedback (type R)
Type R kombinerer den pneumatiske løfteaktuator type A og nærhedsafbryderen type E. Funktion og anvendelse, se type A og type E.
Vakuumventil VARIVENT®, type V Mere information findes i kataloget.
| Tekniske data for standardversionen | |
|---|---|
| Materiale i kontakt med produktet | 1.4404 / AISI 304 |
| Materiale, der ikke er i kontakt med produktet | 1.4301 / AISI 304 |
| Forseglingsmateriale i kontakt med produktet | EPDM, FKM, HNBR |
| Omgivelsestemperatur | 0 til 45°C |
| Lufttilførselstryk | Min. 4 bar (58 psi) Maks. 8 bar (116 psi) |
| Produkttryk | Maks. 6 bar (87 psi) |
| Overflade i kontakt med produktet | DN, OD Ra ≤ 0,8 µm IPS Ra ≤ 1,2 µm |
| Husets udvendige overflade | Matt sprængte |
| Aktuator-type | Pneumatisk aktuator luft/fjeder |
| Tilslutningsfittings | Svejseenden |
| Identifikation | Selvklæbende ID-tag |
