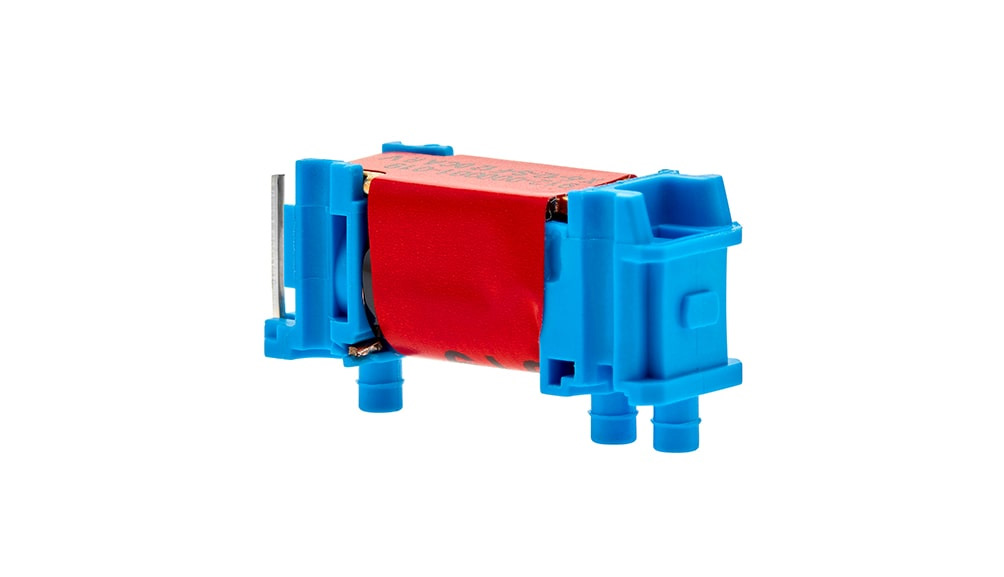

X-Valve - pneumatisk miniature-magnetventil
Parker X-Valve® er en kompakt, 8 mm bred pneumatisk miniature-magnetventil, der kombinerer flere pneumatiske funktioner i en enkelt, pladsbesparende pakke.
Ventilen er lavet af letvægts PBT-plast og er specielt designet til bærbare applikationer, hvor både plads og energiforbrug er stærkt begrænset.
Designet er velegnet til både manifold- og modhagerørstilslutninger og fås i 2-vejs normalt lukkede eller 3-vejs universelle versioner. X-Valve® giver en fleksibel og effektiv løsning til kompakte systemer uden at gå på kompromis med ydeevnen.
Brand:
Parker Hannifin
Produktoversigt
Produktspecifikation
- Gennemstrømningshastighed: Op til 11,0 SLPM
- Maksimal gennemstrømningshastighed11 SLPM
- Maksimalt driftstryk100 psi, 6,9 bar
- Åbningsstørrelse: 0,020, 0,030, 0,045 tommer, 0,5, 0,030, 1,14 mm
- Maksimal driftstemperatur122 °F, 50 °C
- Minimum driftstemperatur32 °F, 0 °C
- Funktion: 2/3-vejs NC, 2/3-vejs NO, 3-vejs fordeler
- Cyklusser pr. levetid25 millioner kroner
- Aktiveringstype: Magnetventil
- Type af operation: Elektronisk
- Ledelsesmetode: Strøm eller spænding
- Strømforbrug: 0,5, 1,0 watt
- Indgangsspænding3, 5, 12, 24 VDC
- Elektrisk tilslutning: Korte stifter, lange stifter
- KropsmaterialePBT (polybutylenterephthalat)
- Forseglingsmateriale: FKM, EPDM, silikone
- Længde: 0,92 tommer, 23,4 mm
- Bredde: 0,31 tommer, 7,9 mm
- Højde: 0,48 tommer, 12,2 mm
- Vægt: 0,16 oz, 4,5 g
- Svartid: < 20 ms maks. cyklus, < 50 ms maks. cyklus (EPDM-model)
- Lækagehastighed: < 0,0116 sccm
- PortforbindelseStudser til 1/16”, 1,5 mm I.D. slange (maks. 1/32” væg)
- Monteringstype: Manifoldmontering (pakning påkrævet)
- Tilslutningstype: Fastgørelsesstift eller monteringsskrue
- Tilslutningsstørrelse: 22 AWG (pin); 0-80 x 1/2″ bindehoved, Philips-skrue
- Til flydende type: Gaser
- Industriel anvendelse: Bærbart udstyr, blodtryksovervågning, sårbehandling, luft- og iltforsyning, nulstilling af sensorer
Markeder
- Åndedrætsorganerne
- Anæstesi
- Overvågning af patienter
- Behandling af patienter
Funktioner/fordele
- Direkte pc- og sidemontering giver et kompakt og effektivt systemdesign.
- Bredt udvalg af trykmuligheder (6, 30 og 100 psi) for at opfylde forskellige anvendelseskrav.
- Den lette, ventilerede konstruktion er ideel til bærbare anvendelser.
- Der findes en model med lav effekt (0,5 watt) til kontinuerlige anvendelser.
- RoHS-kompatibel
Typiske anvendelser
- Bærbart udstyr
- Overvågning af blodtryk
- Sårpleje
- Luft- og iltforsyning
- Nulstilling af sensorer
