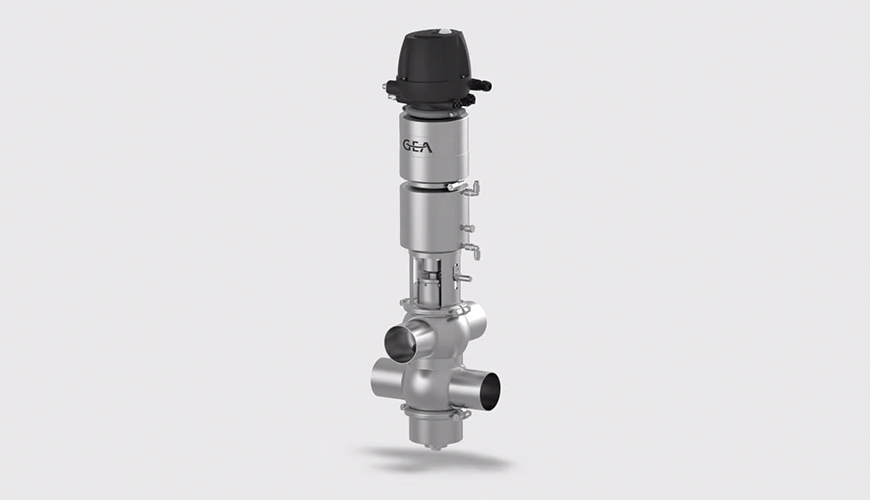

VARIVENT® 24/7 PMO
24 / 7 PMO Valve® 2.0 är standardiserad och skräddarsydd för användning i PMO-reglerade system. 24 / 7 PMO Valve® är ett registrerat varumärke som tillhör GEA. Det beskriver dubbelsätesventiler som har godkänts för användning i PMO-reglerade system, där säteslyftning sker för att rengöra läckagekammaren medan den andra rörledningen transporterar produkt. Detta ger anläggningsoperatören möjlighet att rengöra alla produktberörda delar av ventilen samtidigt som produktionen pågår. På så sätt möjliggör ventilerna kontinuerlig produktion dygnet runt, 24/7.
Mejerier som omfattas av PMO använder denna ventil i alla icke-aseptiska processområden, t.ex. mjölkmottagning, lagring och distribution av råmjölk, pastöriseringsenhetens in- och utlopp samt i fyllningslinjer. Denna lösning förhindrar att produktledningen blandas med en ledning som innehåller rengöringsmedium.
VARIVENT® 24 / 7 PMO Valve® 2.0 används nästan uteslutande i mejeriapplikationer som omfattas av bestämmelserna i Pasteurized Milk Ordinance (PMO). I första hand gäller detta mejerier i USA. Ventilerna används för mixproof-avstängning av inkompatibla produkter vid rörförgreningar.
När ventilen är stängd (icke-manövrerat läge) finns det alltid två tätningar mellan de separerade rörledningarna. Om en tätning är defekt kommer det resulterande läckaget att ledas genom läckageutloppet ut i periferin, utan att blandas med produkten i den andra rörledningen.
| Størrelser |
| Ventiler med dobbelt sæde |
| OD 1 ½” - OD 6″ |
| Anvendelse | Forsegling | Funktion | Type |
| Aksial tætning (koblingslækager) | Modulært system | Ventil med to sæder, Type D_L, D_C |
|
| Aksial tætning (koblingslækager) | Med vandhammersikkerhed | Ventil med dobbelt sæde og balancer, Type B_L, B_C |
|
| Radial forsegling | Med vandhammersikkerhed | Radialforseglende ventil med dobbelt sæde, Type R_L, R_C |
|
| Aksial tætning (koblingslækager) | Viskøse produkter eller produkter med store partikler | Dobbelt siddende langtursventil, Type D_L/V, D_C/V |
|
| Produktsortiment, grisbar | Radial forsegling | Pigging af rør Til toppen |
Piggbar dobbeltsædeventil på hovedet, Type L_HL, L_HC |
| Produktsortiment, grisbar | Radial forsegling | Pigging af rørbund | Piggable dobbelt-sæde ventil opretstående, Type L_SL, L_SC |
| I henhold til PMO's regler | Radial forsegling | Med tillæg for løft af sæde | 24/7 PMO Valve 2.0, Type M/2.0 |
Ställdon för lyft
Ventilerna är alltid utrustade med ett lyftställdon som möjliggör individuell lyftning av en enskild ventiltallrik under rengöringen av den aktuella rörledningen. VARIVENT® 24 / 7 PMO Valve® 2.0 uppfyller de stränga kraven i PMO (Pasteurized Milk Ordinance) och är certifierad enligt 3-A Standard 85-02 för att utföra säteslyftfunktionen medan mjölk eller mjölkprodukter transporteras i den andra rörledningen.
I detta fall passerar rengöringsmediet tätningen på den lyfta ventiltallriken, rengör läckagekammaren och leds därefter ut genom läckageutloppet. Därmed kan alla produktberörda ytor rengöras, inklusive tätningsytorna på ventiltallrikens tätningar.
Enligt Item 12p i PMO Cleaning and sanitizing of containers and equipment” i ska att alla ytor som kommer i kontakt med produkten rengöras minst en gång per dag. Därför är VARIVENT® 24 / 7 PMO Valve® 2.0 som standard utrustad med en rengöringsanordning för balanseraren.
När den nedre ventiltallriken lyfts öppnas automatiskt en spalt mellan tätningen på den nedre balanseraren och ventiltallriken. Rengöringsmediet kan då tränga in i rengöringsanordningen för balanseraren och rengöra balanserarens yta. På så sätt uppfyller ventilen kraven i punkt 12p i PMO utan att ytterligare åtgärder krävs.
Ventilerna kan dock på begäran även levereras utan rengöringsanordning för balanseraren, om ytan rengörs på annat sätt, exempelvis genom ett fullt slag under rengöringen.
24 / 7 PMO Valve® 2.0. Vänligen se katalogen för mer information.
Tekniske data for standardversionen
| 24 / 7 PMO Valve® 2.0 | |
| Materiale i kontakt med produktet | 1.4404 / AISI 316 L |
| Materiale, der ikke er i kontakt med produktet | 1.4301 / AISI 304 |
| Forseglingsmateriale i kontakt med produktet | EPDM, FKM, HNBR |
| Omgivelsestemperatur | 0 til 45 °C |
| Lufttilførselstryk | 6 bar (87 psi) |
| Produkttryk | 10 bar (101 psi) |
| Overflade i kontakt med produktet | Ra ≤ 0,8 μm |
| Husets udvendige overflade | Matt sprængte |
| Kontrol- og feedbacksystem | Kan vælges; feedback af alle ventilpositioner er påkrævet i henhold til PMO |
| Aktuator-type | Pneumatisk aktuator luft/fjeder |
| Tilslutningsfittings | Svejseenden |
| Identifikation | Selvklæbende ID-tag |
| Ventilsæde-version | Svejset sædering |
| Certifikater | EHEDG, A3, CE |
