Kontrolltopp T.VIS® V-1 / V-20

• Automatiserad programmering av ändlägen
• Enkel och säker manövrering utan verktyg, inget behov av att öppna modulen
• Modulär design
• Manuell manövrering av processventilen är möjlig
• Återkopplingssignaler för ÖPPEN och STÄNGD som standard
• Noggrannheten kan ställas in
• Tillval: AS-Interface och DeviceNet (T.VIS® V-1 / V-20)

Den programmerbara styrmodulen T.VIS® V-1 (Tuchenhagen ValveInformations-System) används för pneumatisk och/eller elektrisk anslutning av VESTA-ventiler (slaglängd < 10 mm), den programmerbara styrmodulen T.VIS® V-20 för elektrisk anslutning av VESTA-ventiler (slaglängd max. 30 mm)

Kontrollmodulen T.VIS® V-1 finns tillgänglig

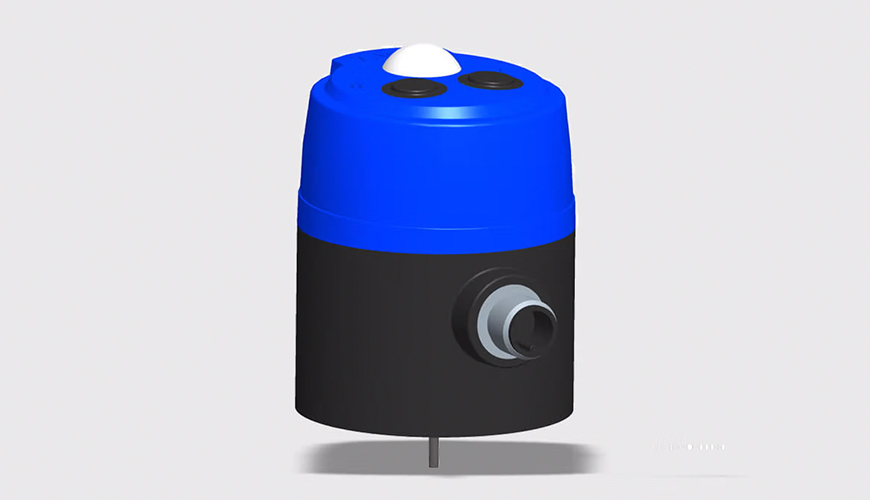

• som elektrisk positionsindikator utan magnetventil
• som styrhuvud med magnetventil.

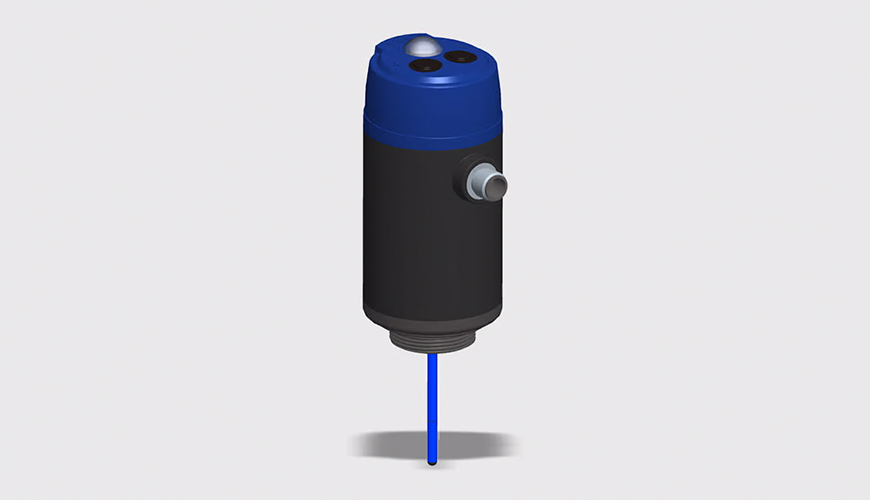

Styrmodulen T.VIS® V-20 är en elektrisk lägesindikator utan magnetventil.

Styrmodulerna T.VIS® V-1 och T.VIS® V-20 består av ett baselement och en påbyggnadsmodul.

I basdelen är lägesmätningen integrerad, och i påbyggnadsdelen finns den nödvändiga regler- och styrselektroniken.

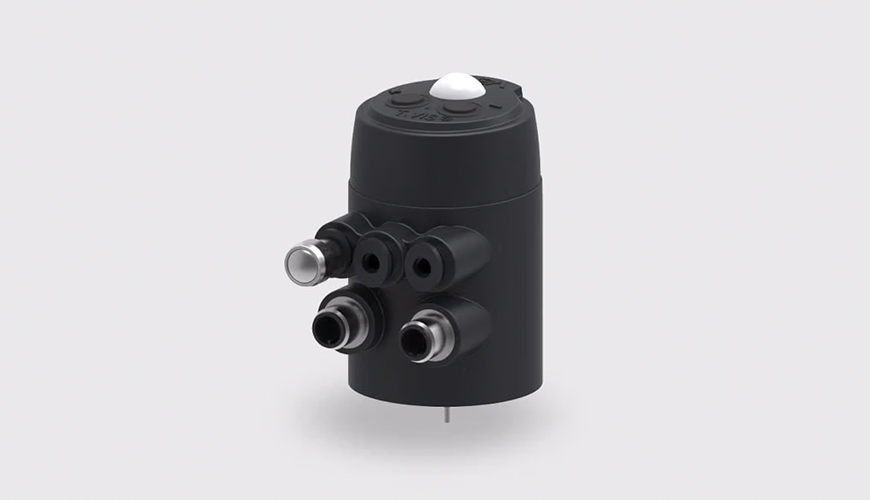

När styrmodulen T.VIS® V-1 används som styrhuvud är en magnetventil integrerad i den basdelen och luftanslutningarna är åtkomliga från utsidan av basen. Processventilen försörjs med styrluft via extern slanganslutning.

När det gäller positionsindikatorn sköts den pneumatiska ventilmanövreringen av en magnetventil som tillhandahålls av kunden, t.ex. en magnetventilterminal.

För pneumatisk ventilmanövrering av T.VIS® V-20 måste ställdonet anslutas till en magnetventil (magnetventilkluster) som tillhandahålls av kunden.

Funktionen hos styrmodulerna T.VIS® V-1 och T.VIS® V-20 baseras på en mikroprocessor som är integrerad i huven och som innehåller programvaran för drift, visualisering samt intelligent detektering, styrning och utvärdering av ventilläget. En potentiometer eller en lägesgivare som är monterad i lägesställaren registrerar ventilens slaglängd och överför data till mikroprocessorn.

Efter programmeringen indikerar positionsindikatorn med hjälp av färgade lysdioder under den upplysta huven statusen för den lokala processventilen som är synlig på långt håll.

Återkopplingen av positionerna ÖPPEN / STÄNGD samt felmeddelanden görs tillgängliga beroende på vilken kommunikationstyp användaren har valt som en 24 V DC-omkopplingsutgång eller per AS-interface-databit eller DeviceNet-databit.

Under programmeringen flyttas processventilen till positionen ÖPPEN/STÄNGD genom att aktivera en extern magnetventil för att definiera ventilens manövrerade positioner.

När det gäller styrhuvudet T.VIS V-1 sker signaleringen på samma sätt som beskrivs för positionsindikatorn, men den magnetventil som är integrerad i baselementet aktiveras beroende på styrsignalerna. Dessa styrsignaler sänds automatiskt vid programmering av de manövrerade positionerna med hjälp av mikroprocessorn eller i driftläge via användarens PLC. I det manuella läget kan magnetventilen aktiveras med knappar som får processventilen att gå till positionen ÖPPEN eller STÄNGD.

Den automatiska programmeringen av de aktiverade positionerna kan i båda versionerna aktiveras antingen med hjälp av knapparna i huven eller med en extern styrsignal (programmeringsingång).

Knapparna i huven används dessutom för kundspecifik parameterinställning av styrmodulen.
