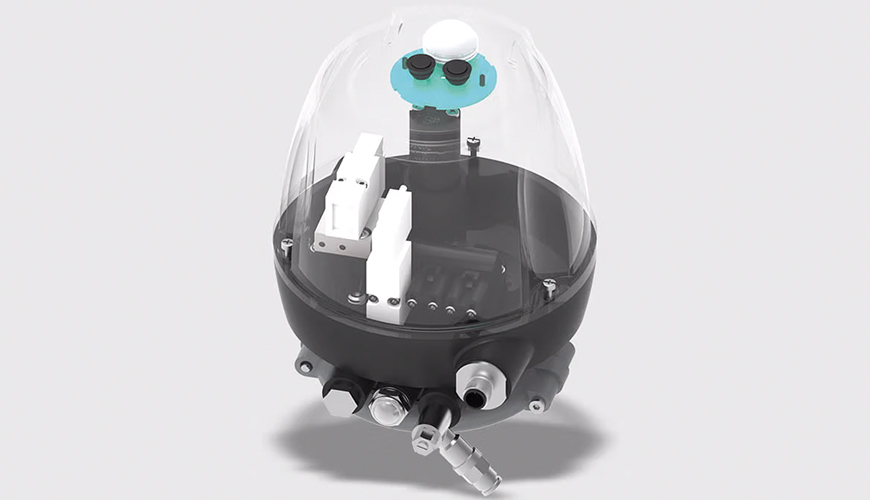

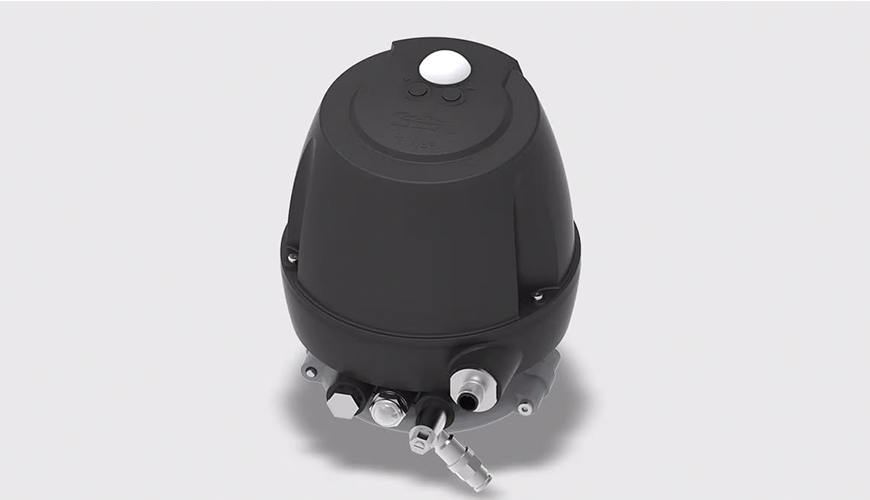

Kontrolltopp T.VIS® P-15 - Positionsregulator

T.VIS® P-15 är utrustad med ett högprecisionssystem för lägesmätning för positionsdetektering.

Nödvändig kabelanslutning för styrning och återkoppling sker via M12-kontakter som är åtkomliga från utsidan.

Manövrering och konfiguration av T.VIS® P-15 sker antingen via de två tryckknapparna som är monterade på huven eller, när huven är borttagen, via knapparna nedanför. Tryckknapparna är elektroniskt säkrade mot oavsiktlig eller felaktig användning när de är i driftläge.

T.VIS® P-15 är som standard utrustad med justerbara in- och utblåsningsstrypningar.

• Automatisk initialisering
• Enkel och säker drift
• Manuell manövrering av processventilen
• Ventilstatusindikering via LED
• Återkoppling av ändlägen (tillval)
• Valbart dödband (reglerhysteres)
• Pneumatiska kopplingar av hög kvalitet
• Stor potential för kostnadsreduktion
• Standard skyddsklass IP66

T.VIS® P-15 positionskontroll arbetar med en integrerad mikroprocessor som innehåller programvaran för drift, visualisering samt intelligent lägesdetektering och utvärdering. När ett nominellt värde anges (4-20 mA), t.ex. av PLC, kan processventilen ställas in i valfritt läge.

Tryckknapparna på huven gör det också möjligt att ange ett nominellt värde manuellt för att ställa in processventilen i önskad position. Ventilens position registreras via en lägesgivare och regleras automatiskt med hjälp av två integrerade magnetventiler.

Ventilkäglans position kan dessutom kontinuerligt utvärderas via analogt aktuellt värde samt, som tillval, via tre binära utgångar till PLC-systemet.

Automatisk – efter upplåsning, genom att helt enkelt trycka på de två knapparna på huvan på T.VIS® P-15:s startar initialiseringsprocessen som körs helt automatiskt. Det finns inget behov av att öppna positionsregulatorn för detta ändamål, vilket resulterar i en särskilt snabb, enkel och säker idriftsättning av positionsregulatorn (i genomsnitt < 1 minut).

Direkt efter uppstart kan ändlägestoleranser, reglerhysteresis samt reglerkarakteristik ställas in i parametermenyn.

T.VIS® P-15 – Vänligen se katalogen för mer information.
